thảo luận [Roll Royce trong thế giới âm thanh cho người nghèo] Cách tôi chọn Amply, DAC, Loa nghe nhạc sướng tai trong thời đại kỹ thuật số như thế nào?

DAC này khá oki trong tầm giá:

https://item.taobao.com/item.htm?sp...WZrLL&id=625376418649&ns=1&abbucket=14#detail

https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-773714766.3.494e67e3kKfyqR&id=10314515387
Do vụ cháy nhà máy đóng gói AKM Asahi Kasei, giá chip AKM hết hàng đã tăng vọt.

Zishan MD1 là bàn xoay kỹ thuật số HIFI có kích thước bằng lòng bàn tay, đi kèm với Bluetooth 5.0 CSR8675 (đầu vào một chiều) hàng đầu, có thể được kết nối với đĩa U, với tín hiệu kỹ thuật số sợi quang đồng trục (đầu ra), RCA (đầu ra) và 3.5 tai nghe Cổng (đầu ra) đầu ra tín hiệu analog.

XX: "Hãy thổi bay sản phẩm của bạn"

Tử Thiện: "Tốt"



1. Tương thích với hầu hết các định dạng nhạc và hệ thống tệp đĩa U trên thị trường

APE, FLAC, WAV, MP3, M4A, WMA, AIFF, AAC, DSF, DFF, ISO, CUE, thậm chí cả DTS5.1 đa kênh, v.v.

Phân tích CUE và ISO trong vài giây.

PCM lên đến 384k 32bit

Giải mã cứng DSD lên đến DSD256

Hỗ trợ các hệ thống tệp phổ biến của đĩa U như NTFS , EXFAT, FAT32 và hỗ trợ nhiều phân vùng.

2. Hoàn thành các giao diện và chức năng và kích thước nhỏ.

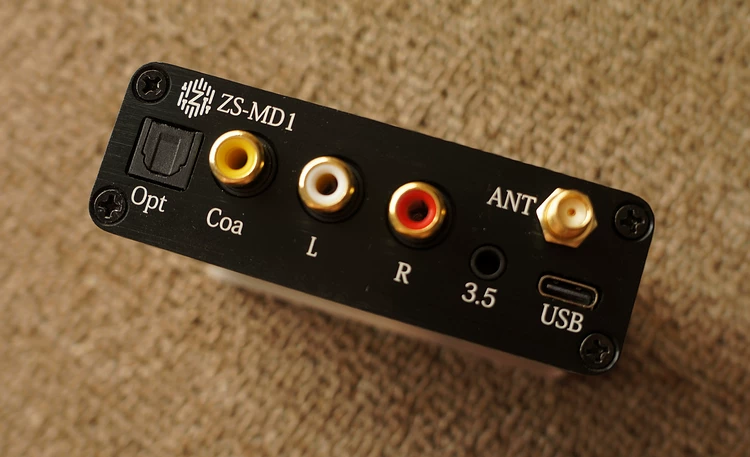

Với màn hình LCD, nút năm chiều, dây đồng trục, cáp quang, RCA, cổng cắm tai nghe 3.5

Có thể kết nối với đĩa U, hỗ trợ nhiều phân vùng, hỗ trợ nhiều hệ thống tập tin NTFS , EXFAT, FAT32

Điện thoại Bluetooth có thể được kết nối đồng thời hỗ trợ APTX-HD và LDAC

Có thể kết nối với USB như USB DAC.

Âm lượng chỉ 28 * 84 * 80. Đây là giải pháp tốt cho HIFI gia đình, card âm thanh trên xe hơi, máy tính xách tay USB, màn hình vuông, v.v.

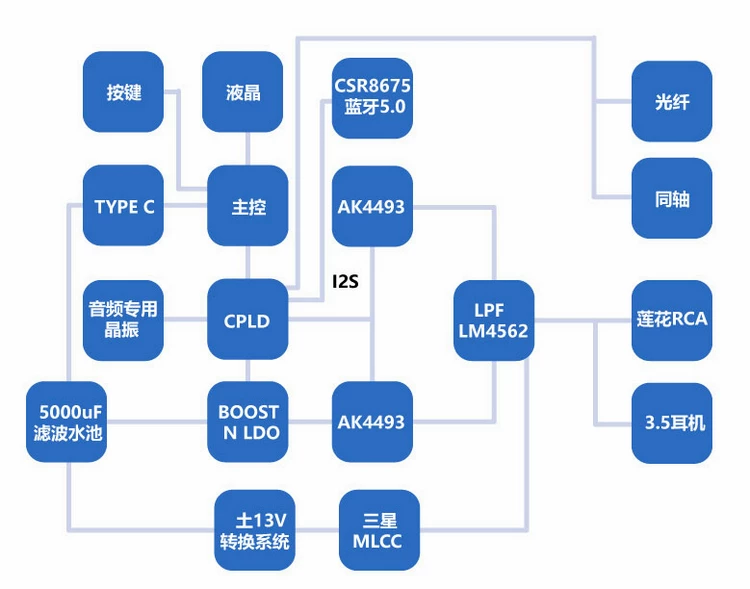

3. KHÔNG PLL và TẤT CẢ Tín hiệu đến từ CPLD

Zishan tuân thủ bộ dao động tinh thể kép + giải pháp CPLD I2S. Tất cả các tín hiệu đến từ CPLD và không có vòng lặp khóa pha nhân tần số. Bộ dao động tinh thể âm thanh được chia cho CPLD cho đến DAC.

CPLD tiếp nhận I2S của điều khiển chính và Bluetooth, đồng thời tổng hợp đầu ra tín hiệu SPDIF theo thời gian thực.

4. Thiết kế LDO BOOST + N không liên quan gì đến nguồn điện đầu vào

Máy chủ chỉ cần cáp dữ liệu TYPE C để cấp nguồn cho toàn bộ máy. Nó áp dụng thiết kế BOOST + N LDO không liên quan đến nguồn điện đầu vào, bất kể chất lượng nguồn điện đầu vào. Ảnh hưởng. Tuy nhiên, bạn nên sử dụng ở đầu sạc tối thiểu 5V 500mA.

Nó cũng cung cấp điện áp lên đến 13V và tổng cộng là 26V cho op amp, phù hợp với hầu hết các amp op trên thị trường yêu cầu hiệu suất điện áp cao.

5. CSR8675 được tùy chỉnh sâu

N gài lỗi chung cả ngày lẫn đêm với các kỹ sư CSR, cuối cùng đã nhận ra hoạt động chế độ nô lệ của Bluetooth CSR8675.

Có rất nhiều sản phẩm sử dụng Bluetooth CSR8675 trên thị trường, nhưng CSR8675 có hai vấn đề nghiêm trọng. Một là nó không cung cấp tín hiệu I2S MCLK. Hai là bộ dao động tinh thể 24M của nó được sử dụng ngoài phép nhân tần số để sử dụng băng tần BT 2.4G mà còn chia 44,1k 48k. 96k ra I2S, và phân chia tần số không phải số nguyên, CSR8675 cũng không có phân chia tần số thập phân, bạn có thể tưởng tượng chất lượng của I2S đi kèm với CSR8675 tệ đến mức nào, thậm chí tần số không chính xác . Về điểm đầu tiên, hầu hết các giải pháp trên thị trường đều được sử dụng. Các bộ DAC không yêu cầu MCLK như ES9038K2M hoặc PCM5102, đối với điểm thứ hai, một số nhà sản xuất sử dụng tín hiệu Bluetooth SPDIF và sau đó sử dụng chip DIR9001 để chuyển đổi I2S, đó là các giải pháp tốt hơn.

Nhưng Zishan cảm thấy rằng không có giải pháp nào ở trên là giải pháp hoàn hảo. Zishan cảm thấy rằng giải pháp hoàn hảo là: CPLD cung cấp tín hiệu I2S cho Bluetooth và Bluetooth tuân theo tín hiệu I2S này, chỉ chịu trách nhiệm xuất dữ liệu và không tạo ra tín hiệu xung nhịp. May mắn thay, nó cũng nằm trên MD1. Thực sự nhận ra.

Giờ đây, Bluetooth của MD1 hoạt động ở chế độ phụ. Khi kết nối với điện thoại di động để sử dụng APTX-HD hoặc LDAC, bạn có thể yên tâm rằng nó về cơ bản đáp ứng định nghĩa của HIFI.

6. Một loạt các cấu hình DAC để lựa chọn, đôi AK4493EQ / đôi CS43198 / đơn ES9038Q2M

Cấu hình đơn ES9038K2M chứa chip ES9038Q2M, tuy là chip DAC đơn nhưng chỉ số bá đạo và giá đầu 300 cực kỳ tiết kiệm, đồng thời tặng kèm ổ cắm op amp để người mua thay thế op amp yêu thích của họ.. op amp tiêu chuẩn hiện tại LM4562.

Cấu hình AK4493EQ kép bao gồm hai chip AK4493EQ , một AK4493EQ cho mỗi kênh, giúp giảm nhiễu xuyên âm và cải thiện khả năng phân tách hiệu quả. Đồng thời, một ổ cắm op amp plug-in được cung cấp cho người mua để thay thế op amp yêu thích của họ. Op amp tiêu chuẩn hiện tại LM4562.

Cấu hình CS43198 kép chứa hai chip CS43198 hàng đầu hiện nay của công ty pha lê , một CS43198 cho mỗi kênh . Chức năng lọc NOS của CS43198 được mở ra , làm giảm công nghệ lấy mẫu hiện đại. Tôi tin rằng chất lượng tốt của I2S cùng với CS43198 NOS sẽ đáp ứng được nỗi nhớ của bạn Đồng thời, một ổ cắm op amp cắm vào được cung cấp cho người mua để thay thế op amp yêu thích của họ. Op amp LM4562 tiêu chuẩn hiện tại.

7. Thiết kế DAC-> LPF đơn giản nhất

Nhờ thiết kế cấp nguồn kép, toàn bộ máy không có tụ điện ghép nối, và LPF cần thiết được kết nối trực tiếp sau DAC, cung cấp mức 2Vrms tiêu chuẩn.

Rơ le vật lý ngăn chặn âm thanh nứt của máy chuyển mạch và không có công tắc âm thanh hoặc ống tắt tiếng.

Nhiều lư hương và nhiều bóng ma, tôi tin rằng thiết kế đơn giản nhất có thể chơi được hầu hết các cấp DAC.

8. Hỗ trợ đồng trục DoP

Nói một cách đơn giản, nó có nghĩa là tín hiệu DSD được truyền qua cáp đồng trục. Nhưng đồng thời bạn cần bộ giải mã hỗ trợ chức năng DoP. Nếu bộ giải mã DAC trong tay bạn là bộ giải mã hỗ trợ DoP như ES9038 hoặc mojo, khi bạn sử dụng cáp đồng trục để kết nối với MD1 để phát Truyền tín hiệu DSD thực và có thể thực hiện phát lại khi nhạc DSD.

9. Hỗ trợ chức năng USB DAC

Nó có thể được kết nối với máy tính hoặc điện thoại di động như một chức năng của card âm thanh USB, được sử dụng để cải thiện chất lượng âm thanh của máy tính hoặc điện thoại di động.

10. Đi kèm với một điều khiển từ xa (trên núi) dễ thương

Với điều khiển từ xa (trên núi) dễ thương, Ge You có thể cắt bài hát từ xa khi đang nằm.

Đặc tả chương trình cơ sở và truy cập liên kết :

https://pan.baidu.com/s/1XC5rv_PhVaTV9wi7YocBhQ
Mã trích xuất: i3er

XX: "Này, dừng một chút. Tôi nói sản phẩm của anh nghe lâu quá và bụi quá. Bảo anh thổi đi."

Tử Thiện: "......"



Thiết kế HIFI ban đầu để thỏa mãn giấc mơ gây sốt của bạn! Khung gầm hoàn toàn bằng nhôm cao cấp được làm theo yêu cầu, các thiết bị gây sốt được lựa chọn, bộ khuếch đại công suất nhỏ gây sốt thực sự. Có các bảng màu bạc và đen để lựa chọn, và bảng màu bạc mặc định có sẵn. Nếu bạn cần một bảng màu đen, vui lòng liên hệ với hướng dẫn.



Phiên bản mặc định: Op amp là loại S5532 lớn, chiết áp là loại ALPS16



Phiên bản nâng cấp: Op amp là OPA2604, chiết áp là chiết áp chuyên dụng âm thanh vỏ xanh ALPS27.Các bộ phận khác giống phiên bản mặc định.



Kit: Gồm tất cả các bộ phận, linh kiện cần có cho ampli công suất này (phiên bản mặc định), cần tự hàn và lắp ráp, thích hợp cho bạn bè thích làm (máy này yêu cầu kỹ thuật cao, thích hợp cho bạn bè với kinh nghiệm cài đặt).











Các thông số cơ bản

Công suất đầu ra (RMS): 60W + 60W (f = 1KHz RL = 4 ohms)
45W + 45W (f = 1KHz RL = 8 ohms)
Độ nhạy đầu vào : 200mV
Đáp ứng tần số : 10Hz-100KHz (-3dB / + 3dB)
Trở kháng đầu ra : 4-8 ohms
Tỷ lệ tín hiệu trên nhiễu : > 90dB
Kích thước : 360 X 180 X 60 (mm)




Ý định thiết kế ban đầu
IC tích hợp được sử dụng làm lõi chính để khuếch đại, ai cũng biết rằng IC tích hợp có hiệu suất tuyệt vời về mọi mặt ở công suất đầu ra thấp và âm thanh được điều chỉnh phù hợp, có thể sánh ngang với ampli công suất bán dẫn K. Điều quan trọng nhất là vi mạch tích hợp có tính nhất quán tốt và độ ổn định cao. Là một người yêu âm nhạc, nếu máy bạn mua trên Taobao có vấn đề, bạn cần đổi máy hoặc sửa chữa. Sẽ bắt anh chờ đợi, em phải làm sao trong những tháng ngày im lặng? ? ? Vì vậy, nếu bạn không đặc biệt bị ám ảnh bởi các bộ khuếch đại công suất rời rạc với các thành phần đông dân cư, và không mù quáng theo đuổi đầu ra công suất cao đặc biệt, thì bộ khuếch đại công suất IC tích hợp sẽ là lựa chọn tốt nhất của bạn. Lý do đơn giản là độ ổn định tốt (tuổi thọ khá dài), âm thanh quyến rũ (tất cả các nhà sản xuất lớn đều chọn nó cho bộ khuếch đại IC), kích thước nhỏ và sinh nhiệt thấp (yêu cầu vị trí tương đối thấp). Ngoài ra, mặt trước của chiếc máy này được trang bị một giá đỡ IC. Bạn có thể thay đổi các amply khác nhau tùy theo sở thích của mình để có được âm thanh như ý muốn, rất tiện lợi. Chiếc máy này sử dụng mạch tích hợp bộ khuếch đại công suất âm thanh đơn chip đơn cao cấp nhất LM3886 do United States National Semiconductor (NS) ra mắt, được xếp vào dòng "overture". Anh ta có các chỉ số rất hấp dẫn, dòng ra lớn, tỷ lệ chuyển đổi cao. Những thông số tiêu chuẩn cao này giúp LM3886 tái tạo âm trầm mạnh mẽ, tất nhiên anh cũng không bị lủng củng ở dải tần trung và cao. Nếu bạn tìm hiểu một chút về IC nguồn này thì bạn sẽ biết rằng tất cả các máy W ở nước ngoài đều đang sử dụng, có thể thấy IC này có những điểm độc đáo khác.

Hình ảnh dưới đây là hình ảnh bo mạch chủ mới nhất



Mô tả Sản phẩm

Bộ khuếch đại công suất nhỏ để bàn phiên bản 3886 (MS-3) được thiết kế dựa trên mô-đun 5532 + LM3886TF. Nó sử dụng mạch chính thức và kết hợp sự hiểu biết của riêng mình về HIFI. Bố cục tinh tế, với khung hoàn toàn bằng nhôm và toàn bộ máy nhỏ và tinh tế. Nó là một sự lựa chọn tốt cho bộ khuếch đại công suất để bàn của bạn. Chúng tôi sẽ chia nó thành bốn phần để giới thiệu chi tiết chiếc máy này cho bạn.



Phần đầu tiên: các thành phần truyền tín hiệu

Sở dĩ tôi đưa nó vào phần đầu là vì phần này chúng ta rất dễ bỏ qua.
Các thiết bị tốt và mạch ổn định có thể đảm bảo hiệu suất tuyệt vời của bộ khuếch đại trong quá trình khuếch đại. Nhưng hãy tưởng tượng rằng tín hiệu đã bị nhiễu hoặc bị mất trong quá trình truyền tải, một bộ khuếch đại tốt cũng sẽ khuếch đại tín hiệu bị nhiễu hoặc mất, và không có cách nào để sửa chữa. Nó vẫn có thể được gọi là độ trung thực cao, nó vẫn có thể là HIFI? Vì vậy, phần truyền tín hiệu rất dễ bị bỏ qua nhưng lại rất quan trọng và then chốt, nếu xử lý không tốt có thể là nút cổ chai của máy bạn.

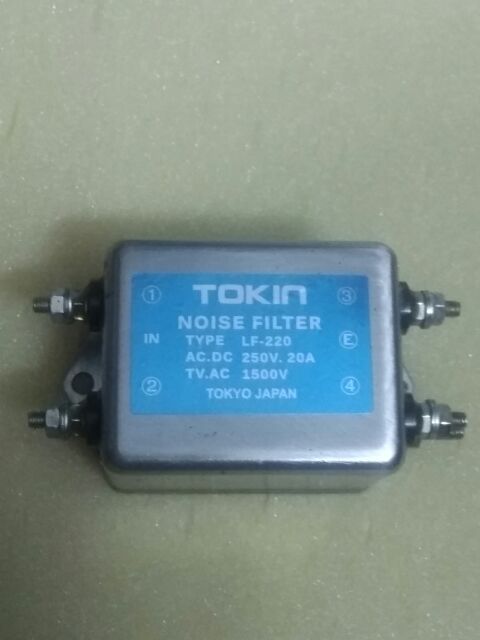

CMC đầu vào: Lối vào của tín hiệu không được kiểm tra đúng cách. Mọi người đều hiểu nguyên tắc kiểm soát độ khó ở phía sau. Vì vậy, là lối vào của tín hiệu, chúng ta không được ngẫu nhiên. Cuối cùng, chúng ta đã trao đường truyền này cho đầu nối âm thanh. CMC của Mỹ có danh tiếng rất tốt.

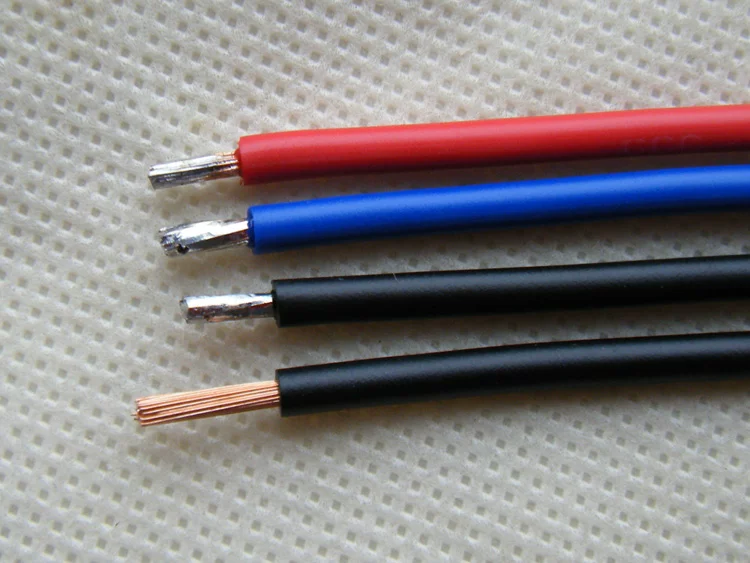

Đường kết nối truyền dẫn tín hiệu: Để đảm bảo tín hiệu không bị nhiễu trong quá trình truyền dẫn, phải áp dụng các biện pháp che chắn. Vì vậy, dây tín hiệu được mạ bạc nhập khẩu bọc ngoài dùng để truyền tín hiệu , nhìn hình bên ta có thể thấy lưới chắn là lưới đồng rất dày, màu trắng sáng là một lớp mạ bạc để tăng khả năng dẫn điện. Độ dẫn điện của bạc tốt hơn vàng và đồng, và nó phải được làm mượt mà hơn khi truyền tín hiệu nhỏ. Để giải quyết nhiễu riêng lẻ, chúng ta phải xem xét ảnh hưởng lẫn nhau của các kênh bên trái và bên phải, vì vậy chúng ta sử dụng tấm chắn độc lập bên trái và bên phải và xoắn chúng lại với nhau ở nơi có khoảng cách truyền tín hiệu xa. Điều này có thể giải quyết sự giao thoa giữa bên ngoài và các kênh bên trái và bên phải cùng một lúc.



Chiết áp: Chiết áp được sử dụng rất thường xuyên. Đây cũng là linh kiện dễ gặp sự cố nhất, mình tin là nhiều bạn đã gặp phải trường hợp này, sau khi sử dụng ampli công suất một thời gian thì âm lượng sẽ bị điều chỉnh lại phát ra tiếng kêu “cạch cạch” rất khó chịu, phần lớn là do vấn đề của chiết áp. Để tránh tình trạng này, chúng tôi chọn ALPS, một nhà sản xuất chiết áp âm thanh chuyên nghiệp được nhập khẩu từ Nhật Bản. Phiên bản mặc định của máy là ALPS loại 16, và phiên bản nâng cấp là chiết áp vỏ xanh loại 27. Từ góc độ sử dụng, chiết áp loại 27 tốt hơn loại 16.



Dây ra của amply : dây loa là phần cuối của amply, tín hiệu rất lớn và ít bị nhiễu nhất nên chỗ này có thể dùng dây che chắn không cần dây che chắn, tuy không dễ bị nhiễu nhưng phải được lựa chọn.Nguyên liệu dây. Ở đây chúng tôi sử dụng dây loa Monster Sling của Mỹ.


Công suất nguồn cáp: đường dây truyền tải điện là năng lượng, dây nguồn để xem xét hai yếu tố then chốt của chúng tôi, trước hết, để đảm bảo đường kính dây, và các tài liệu thứ hai dòng. Dây nguồn là dây đồng nguyên chất, đường kính dây 1,5 mét vuông. Cố gắng không để mất công suất trong quá trình truyền tải.




Phần thứ hai: Bo mạch khuếch đại chính dựa trên tiền đề tạo ra âm thanh tốt, và việc lựa chọn các linh kiện nổi tiếng của thiết bị gây sốt mang lại sự đảm bảo cho âm thanh hay. Mời các bạn xem phần giới thiệu chi tiết về bo mạch khuếch đại chính bên dưới.



IC nguồn: Là IC nguồn của main ampli cực kỳ quan trọng, không nên làm cẩu thả, lấy hàng trực tiếp từ đại lý để đảm bảo tính chính hãng.

Pre-level IC: Pre-level op amp có thể được sử dụng để giữ ẩm cho âm thanh. Phiên bản mặc định là S5532 được mệnh danh là vua của op amp (hiện không có thương hiệu mới và đảm bảo hàng chính hãng tháo rời). Phiên bản nâng cấp lựa chọn OPA2604, một thế hệ amp op BB cổ điển. Đồng thời, để đáp ứng nhu cầu âm thanh của những người hâm mộ khác nhau, một ghế op amp được mạ vàng hoàn toàn do Zhengling Seiko sản xuất tại Đài Loan đã được thêm vào. là đáng tin cậy trong liên lạc và có tuổi thọ lâu dài.



Tụ điện trên bo mạch chủ: Các tụ điện trên bo mạch khuếch đại chính sử dụng các loạt tụ điện hình vàng chuyên dụng cho âm thanh ELNA khác nhau. Phong cách âm thanh của các loạt tụ điện ELNA khác nhau cũng khác nhau. cũng đảm bảo chất lượng âm thanh.

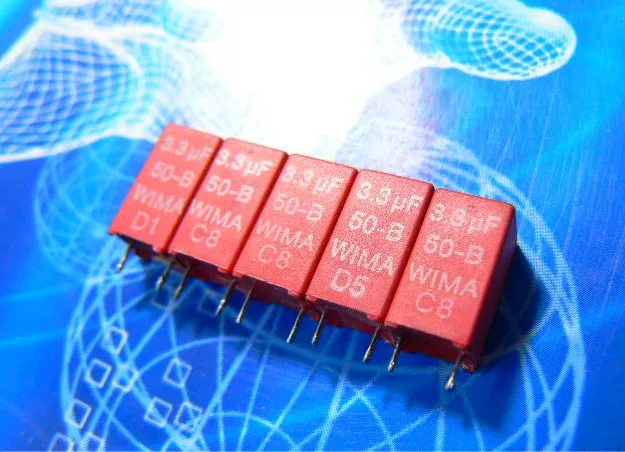

Tụ film: Tụ tách và ghép tín hiệu công suất nhỏ sử dụng WIMA ERO của Đức, hãng rất nổi tiếng trong giới sốt. Bổ sung với ELNA. Bộ ghép tín hiệu sử dụng dòng tụ phim WIMA MKS4 cổ điển nhất làm bộ ghép tín hiệu.




Bộ nguồn tiền giai đoạn: Trong bộ nguồn điều chỉnh giai đoạn trước, LM317 và LM337 của Hoa Kỳ được chọn là thương hiệu IC điều chỉnh nguồn điện nổi tiếng theo thời gian. Hiệu suất của nó được những người đam mê nhất trí khen ngợi. nhãn hiệu IC model tương tự Giá cao hơn so với nhãn hiệu IC cùng model nhưng nhiều doanh nghiệp lại bỏ nửa quốc gia nhãn hiệu cũ.

Điện trở: Một trong những linh kiện được sử dụng phổ biến nhất trong các thiết bị điện tử, không có sự lựa chọn cẩu thả về điện trở, các điện trở được sử dụng trong bo mạch chủ của máy này đều là điện trở màng vàng có độ chính xác cao được sản xuất tại Đài Loan. Các chân cắm không phải là chân sắt hiện có trên thị trường mà là chân đồng dày. Sau đây là cùng một giá trị điện trở, điện trở được sử dụng trong máy này được so sánh với điện trở thường được sử dụng trên thị trường.

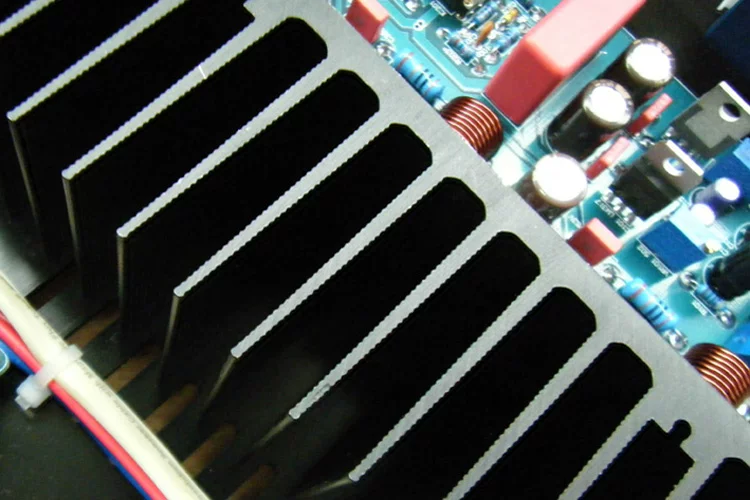

Tản nhiệt chuyên nghiệp: Như chúng ta đã biết, ampli công suất là một sản phẩm có khả năng tỏa nhiệt cao, để nâng cao tính ổn định của sản phẩm thì cần phải tăng cường khả năng tản nhiệt. Chúng tôi đã từ bỏ giải pháp sử dụng trực tiếp tấm đáy để tản nhiệt, vì sau khi thử nghiệm thực nghiệm, nhôm sử dụng trong vỏ máy tương đối kém hơn so với nhôm sử dụng trong các bộ tản nhiệt chuyên nghiệp, và khả năng dẫn nhiệt kém hơn nếu sử dụng tấm đáy. để tản nhiệt, nhiệt của IC nguồn sẽ không nhanh chóng, sau khi truyền đi, độ ổn định sẽ bị ảnh hưởng nếu sử dụng trong thời gian dài. Do đó, chúng tôi đã đặt hàng một bộ tản nhiệt đặc biệt có khả năng dẫn nhiệt tốt cho bộ khuếch đại công suất nhỏ này và áp dụng quy trình làm đen anodized để làm cho nó có khả năng bức xạ nhiệt tốt hơn, do đó tăng tốc độ tản nhiệt. Thứ hai, trong cấu trúc tổng thể, bộ tản nhiệt tùy chỉnh được kết nối hoàn hảo với khung máy tạo thành một hệ thống tản nhiệt cực lớn đảm bảo hoạt động ổn định lâu dài. Cuối cùng, bên dưới bộ khuếch đại công suất nhỏ, tấm tản nhiệt dưới cùng được xử lý để mở một lỗ tản nhiệt đủ lớn để tạo thành đối lưu không khí. Thông qua một loạt các xử lý để đảm bảo rằng kích thước nhỏ cũng có thể đảm bảo tản nhiệt đủ.






Phần thứ ba: cấp nguồn mạnh mẽ và bảo vệ loa

Bộ nguồn là một bộ phận vô cùng quan trọng của một chiếc amply công suất, con bò bộ nguồn cũng được ví như trái tim của con người, khi thiết kế chiếc amply công suất nhỏ này thì bộ nguồn cũng là điều quan trọng nhất mà chúng ta phải quan tâm rất nhiều. cũng được đưa vào xử lý nguồn Mời các bạn xem phần giải thích chi tiết bên dưới.

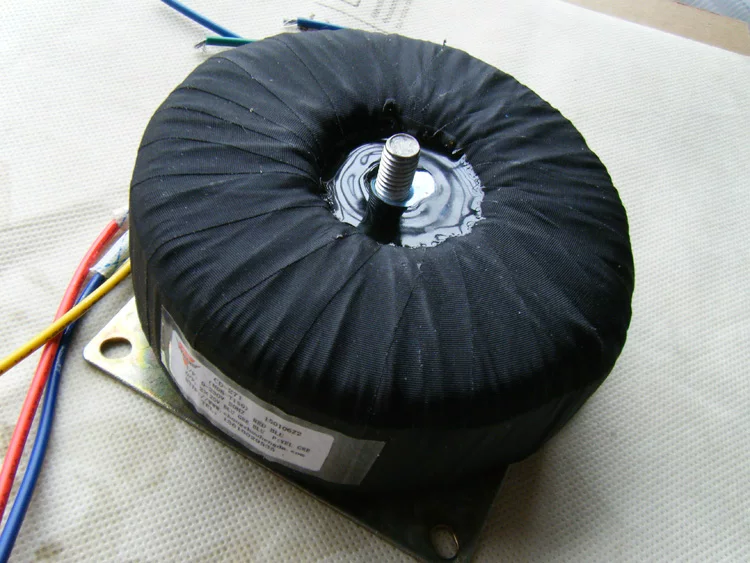

Bò cung cấp nguồn: Bò này là bò hoàn toàn bằng đồng nguyên chất 150W do Hengda sản xuất cho máy này. Bò Hengda đã có tiếng trong ngành âm thanh vào những năm 1990. Bò âm thanh được tạo ra hiện nay cũng rất tốt về tay nghề và chất lượng. Cho đến nay, chưa ghi nhận một trường hợp gia súc nào bị thiệt hại.

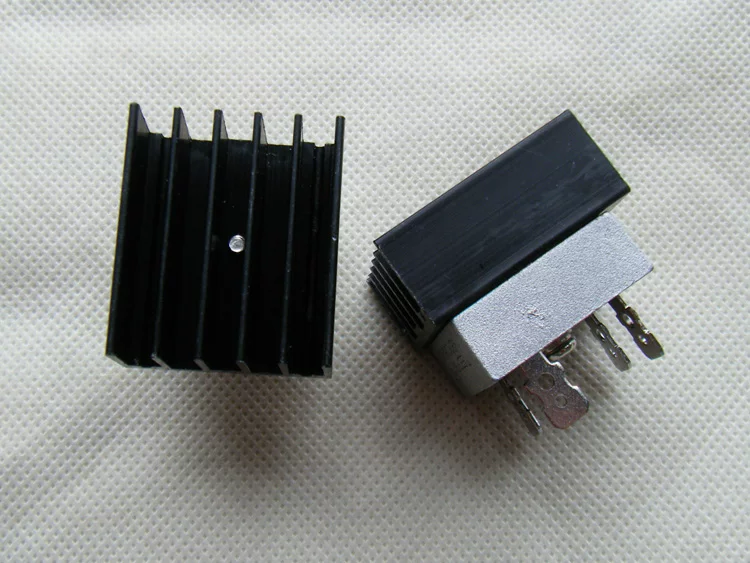

Cầu chỉnh lưu: Các bộ chỉnh lưu thông dụng gồm điốt, cầu dẹt, cầu vuông, nguồn đặt ở trạng thái dòng cao lúc động lớn, lúc này điện trở trong của diode càng nhỏ thì đáp ứng quá độ càng tốt. Vì vậy, cầu vuông bọc vàng đắt tiền nhất đã được lựa chọn trên thiết bị chỉnh lưu, trên cầu vuông được lắp đặt một bộ tản nhiệt để đảm bảo độ ổn định nhiệt của cầu vuông ngay cả khi nó hoạt động ở trạng thái dòng điện lớn trong thời gian dài.

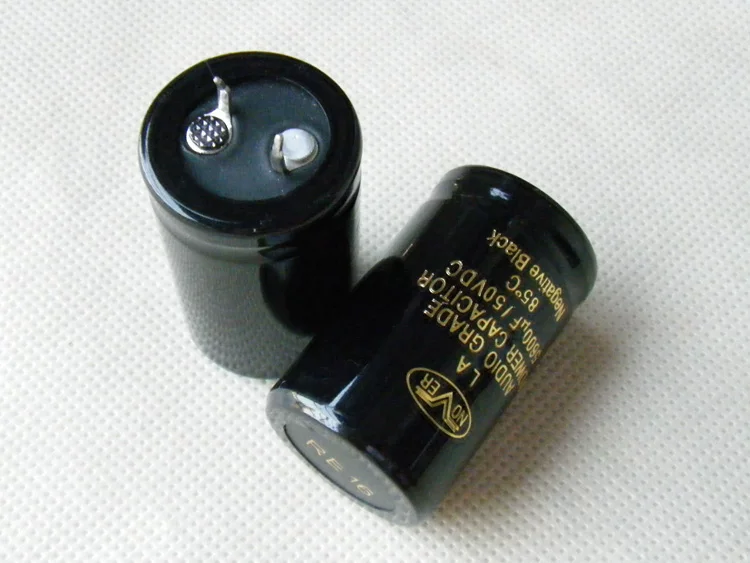

Tụ lọc: Nó là cái ao mà chúng ta nghe nhiều nhất, để giảm thêm nội trở của bộ nguồn trong quá trình xử lý tụ lọc, chúng ta không chỉ lọc đơn giản bằng hai tụ mà sử dụng song song 4 tụ (hiện đang được nâng cấp sang Japan Chemical 6800UF, không phải 5600UF trong hình). Tất nhiên, điều này rõ ràng làm tăng rất nhiều chi phí, nhưng đổi lại là phản hồi tức thì tốt hơn. Để thỏa mãn đôi tai kén chọn của bạn.



Mạch bảo vệ: IC bảo vệ loa C1237 cổ điển + rơ le mạ bạc Omron cung cấp chức năng bảo vệ toàn diện.



Chỉ báo được cá nhân hóa: Đèn báo nguồn gốc nhấp nháy khi đèn báo nguồn bị trễ hoặc khi mạch điện bất thường. Khi bật đèn báo nguồn, đèn báo nguồn sẽ nhấp nháy trong khoảng 10 giây. Sau khi hết thời gian trễ, đèn báo luôn sáng. Lúc này bạn có thể nhìn thấy một quầng sáng màu xanh, rất đẹp. Khi mạch bất thường, mạch bảo vệ sẽ được kích hoạt, và đèn báo sẽ tiếp tục nhấp nháy, cho phép bạn hiểu tình trạng làm việc của máy một cách trực quan hơn.





Phần thứ tư: hiển thị các chi tiết khác

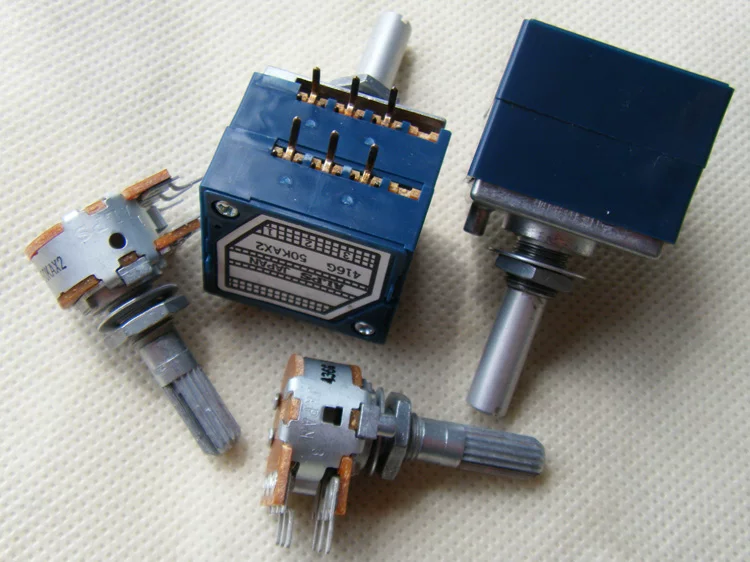

Ảnh nhóm của chiết áp được nâng cấp và OPA2604



Thiết kế bảng điều khiển phía sau đơn giản hóa, đẹp về ngoại hình và cao cấp hơn

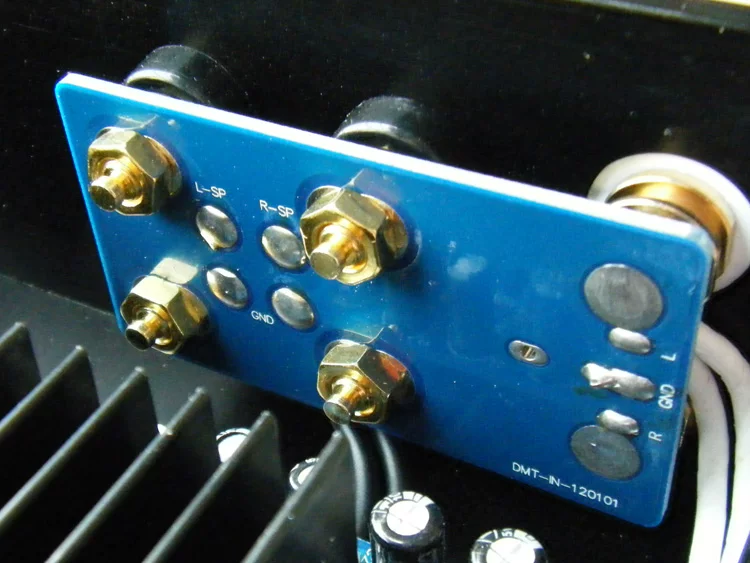

Thiết bị đầu cuối đầu vào và đầu ra cao cấp


Các núm nhôm rắn chắc cảm thấy tốt hơn



Khung máy tùy chỉnh, tản nhiệt nhanh, hộ tống cỗ máy yêu của bạn




Hướng dẫn kết hợp thiết bị

Cấu hình loa: Nếu bạn sử dụng trong hệ thống cấp máy tính để bàn thì không nên đặt loa quá lớn, nếu loa quá lớn, việc nghe phản hồi ở cự ly gần sẽ khiến trường âm thanh không thể phát ra. quá nhỏ, tần số thấp sẽ bị hạn chế, mặc dù sản phẩm này là khoảng 8 inch. Nhưng cá nhân tôi khuyên bạn nên chọn hộp từ 6,5 inch trở xuống. Tất nhiên, nếu bạn sử dụng nó trong những trường hợp khác ngoài máy tính để bàn thì lại là một vấn đề khác; chất liệu hộp có thể là hộp mật độ cao, dày hơn, có thể làm giảm độ rung của hộp. Mọi người đều có cách hiểu khác nhau về âm thanh và chỉ thể hiện một quan điểm cá nhân.

Lựa chọn nguồn âm thanh: Về nguồn âm thanh, nếu có đầu đĩa CD hoặc bàn xoay thì đây đương nhiên là thiết bị lý tưởng, tuy nhiên loại thiết bị này đắt tiền, giá thành không cao. Nếu bạn không phải là người đam mê âm thanh cao cấp, bạn có thể sử dụng máy tính làm nguồn âm thanh để ghép các tệp nhạc lossless, vì vậy âm thanh do sự kết hợp này tạo ra không thể so sánh với đĩa quay CD. Nhưng đó là một cách rất hợp lý và thuận tiện để có được chất lượng âm thanh tốt hơn. Có thể lựa chọn DAC để bàn cho các yêu cầu cao hơn: http://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-769385561.51 .d4ESrh & id = 38437422290

Dây kết nối: Khi hệ thống của bạn đạt đến một mức độ nhất định thì dây kết nối cũng đóng một vai trò đáng kể, người dùng có thể chọn mua tùy theo tình hình thực tế của mình, phía trên dây tín hiệu, hãy cố gắng chọn dây tín hiệu có mạng được che chắn, như vậy để giảm thiểu tác động của môi trường bên ngoài. Nếu không muốn chi hàng nghìn đô la trở lên cho dây loa, bạn có thể chọn dây loa cấp thấp có đường kính dây dày.

1: Tại sao nó không phải là tiêu chuẩn 68W + 68W?

Những gì chúng tôi xác định là công suất thử nghiệm thực tế, thay vì trực tiếp công bố dữ liệu 68W + 68W chính thức một cách vô trách nhiệm. Chúng tôi chỉ sử dụng một vài watt công suất để nghe nhạc vào các ngày trong tuần, và nguồn dự trữ là để đảm bảo phản ứng thoáng qua tốt trong quá trình động. Vì vậy, về mọi mặt, bộ nguồn sử dụng đồng bò nguyên chất 150W Hengda tùy chỉnh., Thiết kế này là để lại đủ sức mạnh phong phú để đảm bảo rằng các động lực lớn là bình tĩnh và tự do. Công suất đầu ra thực tế là 45W + 45W gần như có thể đối phó với hệ thống nghe máy tính để bàn của chúng tôi. Từ thực tế sử dụng, không có áp lực nào đối với hộp chéo 6,5 inch. Ngay cả hộp sàn độ nhạy cao 8 inch cũng có thể đẩy rất tốt.
2: Tại sao không có mạch điều khiển âm sắc
Việc bổ sung kiểm soát âm sắc có thể làm hài lòng đôi tai của bạn khi nghe lần đầu tiên, nhưng nó sẽ cảm thấy không thực tế theo thời gian, điều này trái ngược với ý định ban đầu của âm thanh HIFI. Nhìn lại lịch sử phát triển âm thanh của đất nước mình, khi ngành công nghiệp âm thanh còn sơ khai và thịnh vượng vào những năm 1990, hầu như các ampli công suất thời đó đều được bổ sung thêm mạch âm sắc khiến chúng tôi không khỏi thích thú. Với việc cải thiện trình độ nghe, các audiophile đã đạt đến một cấp độ mới về độ trung thực của âm thanh. Mạch giai điệu huy hoàng trong quá khứ đã lặng lẽ rút khỏi nhóm khuếch đại công suất HIFI, và chuyển sang bộ khuếch đại công suất AV, âm thanh đa than và những dịp khác ít đòi hỏi hơn.
3: Tại sao không sử dụng tấm đáy để tản nhiệt?
Bộ khuếch đại công suất tương tự đã được chúng tôi khen ngợi về âm thanh mềm mại, ngay cả bộ khuếch đại công suất kỹ thuật số tiên tiến cũng không thể thay thế nó, nhưng bộ khuếch đại công suất tương tự có nhược điểm là nóng. bộ khuếch đại công suất là tản nhiệt. Công suất đầu ra 45W + 45W cũng sẽ tạo ra một lượng nhiệt nhất định, và làm thế nào để giải quyết vấn đề này đối với một bộ khuếch đại công suất máy tính để bàn tương đối nhỏ? Đầu tiên, chúng tôi đặt hàng một bộ tản nhiệt đặc biệt cho bộ khuếch đại công suất nhỏ này. Chất liệu làm bộ tản nhiệt đặc biệt có khả năng dẫn nhiệt tốt hơn chất liệu nhôm thông thường, đồng thời áp dụng quy trình tẩy đen ôxy hóa anốt giúp khả năng bức xạ nhiệt mạnh hơn, từ đó tăng tốc độ tản nhiệt, thứ hai là kết hợp bộ tản nhiệt tùy chỉnh và máy trong kết cấu tổng thể.Các lớp vỏ được kết nối hoàn hảo tạo thành hệ thống tản nhiệt cực lớn đảm bảo cho công việc ổn định lâu dài. Cuối cùng, bên dưới bộ khuếch đại công suất nhỏ, tấm tản nhiệt dưới cùng được xử lý để mở một lỗ tản nhiệt đủ lớn để tạo thành đối lưu không khí. Thông qua một loạt các xử lý để đảm bảo rằng kích thước nhỏ cũng có thể đảm bảo tản nhiệt đủ.
4: Tại sao máy biến áp không được che chắn?
Mọi người đều biết rằng tấm che chắn là để giảm nhiễu của nguồn điện vào mạch. trải ra. Hiệu năng điện được đảm bảo, không lắp thêm nắp che chắn để các bạn có thể hiểu rõ. Công suất cao, khối lượng lớn và trọng lượng hơn 2KG. Đó là hàng thật cho phép bạn mua thoải mái và sử dụng tại xoa dịu. Các tác phẩm tự làm phải có đồ thật trong tầm mắt.
5: Ưu điểm của việc làm này trong phần cung cấp điện là gì?
Trong các tình huống động lớn, bộ nguồn cần cung cấp đủ năng lượng, nếu không âm thanh sẽ trở nên yếu. Làm thế nào để giảm nội trở của bộ nguồn để đảm bảo phản ứng quá độ? Chúng tôi sử dụng song song 4 tụ ao lớn nhập khẩu, đồng thời sử dụng cầu vuông kín vàng công suất lớn trên cầu chỉnh lưu bằng mọi giá. Hai khía cạnh được sử dụng để giảm thiểu nội trở của bộ nguồn để đảm bảo cung cấp năng lượng bộ nguồn động lực lớn.


Để đảm bảo an toàn liên tục, vui lòng đọc và tuân theo các cảnh báo sau:

1. Máy này chỉ sử dụng được ở nơi có điện áp xoay chiều là 220V và tần số nguồn là 50 Hz.

3. Dây điện phải được cắm và rút cẩn thận để tránh nguy cơ điện giật.

4. Dây điện không được có vết nứt, uốn cong quá xấu, không nên dùng vật nặng đè lên.

5. Khi di chuyển máy, vui lòng rút trực tiếp các phích cắm khác nhau được kết nối với máy và không kéo dây nguồn.

6. Không chạm vào phích cắm bằng tay ướt, nếu không có thể dễ gây điện giật.

7. Không tháo rời nắp trên hoặc đế của máy.

8. Chạm vào bất kỳ bộ phận nào của máy bất cứ lúc nào, có nguy cơ bị điện giật và rất dễ làm hỏng máy.

9. Nếu không sử dụng máy trong thời gian dài, nên rút dây nguồn của máy ra khỏi ổ điện và cất ở nơi khô ráo.

10. Trong trường hợp xảy ra tình huống bất thường về bảo hành, vui lòng tắt nguồn của máy ngay lập tức và liên hệ với chủ sở hữu.

Bác này miệt mài google translate các bài tiếng trung về đây…..

Rất nhiều người sa đà vào mua sắp thiết bị tới mức ám ảnh, quên đi là mình cần thưởng thực âm nhạc nghệ thuật, chứ không phải là mù quáng chạy theo các thông số linh kiện điện tử phần cứng.

thì nên đọc bài này

https://archimago.blogspot.com/2021/12/audiophile-psychology-reconsidering.html

Ai rãnh và dịch hay thì dịch lại giúp cho anh em thì hay.

Hơn nữa, khi chúng ta lý tưởng hóa một điều gì đó, chúng ta có thể mất liên lạc với khái niệm giá trị đích thực . Rốt cuộc, vài nghìn đô la là bao nhiêu khi chúng ta có thể sở hữu một đoạn dây cáp đẹp đẽ mà một số tạp chí audiophile / chuyên gia đánh giá đảm bảo rằng sẽ đưa người nghe đến một mức độ thú vị cao hơn của sự say mê thính giác tinh thần

Các chàng trai và bạn gái, tôi hy vọng không ai ngoài kia bị cuốn vào thiết bị hi-fi đến mức nợ nần chồng chất, buộc phải bán hệ thống, hoặc kết cục là chán nản như đã thảo luận trong bài báo của Zelinger.

Như Alan Parsons đã từng nhận xét : "Những người đam mê âm thanh không sử dụng thiết bị của họ để nghe nhạc của bạn. Những người yêu thích âm thanh sử dụng âm nhạc của bạn để nghe thiết bị của họ ." Có một sự thật trớ trêu, và cũng là bi kịch trong sự thật của câu nói đó, đã ghi lại một cách tuyệt vời bộ phim truyền hình trong trái tim và khối óc của những người đam mê âm thanh phần cứng cực đoan.

Một khách hàng hỏi: ESS9018, 9028, 9038, AK4399, 4495, 4497 mới 32-bit ở định dạng DSD. Và chúng tôi đã và đang sử dụng PCM1794 24-bit, cái nào tốt hơn?

http://item.taobao.com/item.htm?spm...000&pvid=9f869b6d-0613-45c5-a796-d504592185e6

Nhạc Kiếm Thần Trả lời: PCM của Mỹ tốt hơn, DSD là công nghệ của Nhật Bản nhỏ bé đã bị đào thải.

1. DSD và PCM là hai phương pháp giải mã khác nhau, cạnh tranh trong cùng một cấp độ. Xét về thông số kỹ thuật thuần túy, 24-bit / 192K PCM tốt hơn 32-bit / 384K DSD (tương đương với thông số 22BIT / 88KHZ PCM), tốt hơn khoảng 100% (thực tế là nghe khoảng 10%).

2. DSD không phải là một công nghệ mới, nó đã tồn tại cách đây 25 năm và trước đây được gọi là SACD. DSD là chip giải mã có tính năng lọc tiền kỹ thuật số nên yêu cầu dòng BIT cao, dung lượng bộ nhớ đĩa cứng cao, tần suất làm việc cao mới hiệu quả. Đây là một chế độ giải mã tiêu thụ cao, hiệu quả thấp. Do đó, sự cạnh tranh giữa đĩa CD định dạng SACD và 16-bit PCM cách đây 25 năm đã không còn nữa, và nó là một công nghệ lỗi thời.

3. DSD tiêu tốn nhiều không quan trọng, miễn là hiệu ứng tốt là được. Nhưng vấn đề là, nhược điểm lớn nhất của lọc tiền kỹ thuật số DSD là độ động của âm thanh nhỏ và tỷ lệ tín hiệu trên tạp âm thấp. Đây là một quyền phủ quyết cho những người đam mê. Vì vậy, bây giờ một phiên bản nâng cấp của DSD đã được phát hành, đã được tăng lên 32BIT / 384KHZ, sử dụng mức tiêu thụ lớn hơn để bù đắp cho những thiếu sót cố hữu của động lực học. Nó được sử dụng để cạnh tranh với định dạng PCM cũng đã được nâng cấp từ 16-bit lên 24-bit.

4. PCM là một phương pháp giải mã lọc sau tương tự, miễn là thực hiện tốt rung động tinh thể và lọc tương tự, thì kết quả tốt có thể đạt được. Đây là một mô hình rất hiệu quả. Chỉ cần một lượng nhỏ dung lượng dữ liệu để tạo ra kết quả. Các nhà sản xuất lớn đang sốt, bao gồm cả thiết bị ghi âm, thường sử dụng PCM. Hiện tại, hiệu ứng âm thanh thực tế tốt hơn PCM, DSD chủ yếu không có chip tốt hiện tại và có thể có một số trong tương lai. Hơn nữa, BIT cao và tần số theo yêu cầu của DSD, các thành phần điện tử phải hoạt động ở trạng thái giới hạn, và độ trung thực và các chỉ số khác bị giảm mạnh. Điều này phải chờ sự cải tiến của công nghệ tấm silicon trong tương lai, có thể được cải thiện .

5. Hiện nay trên thị trường có một số DAC làm bằng chip 32BIT hỗ trợ DSD. Chẳng hạn như ESS9018, 9028, 9038, AK4399, 4495, 4497, v.v. Nhưng trên thực tế, hiệu quả vẫn không tốt. Bản thân DSD không có con chip tốt, thêm vào đó người thiết kế không biết chỉnh âm, không am hiểu nghệ thuật âm nhạc, thị hiếu kỹ thuật số của DSD nặng, độ động nhỏ, khuyết điểm phóng to. Chúng ta không thể tránh khỏi những thiếu sót của nó và tăng cường những điểm mạnh của nó. Vì vậy, âm thanh thực tế không tốt hơn nhiều so với máy tính. Máy tính cũng có tần số 64BIT và 3G nhưng không cho kết quả tốt. Sau khi khách hàng so sánh sản phẩm của chúng tôi, những chiếc máy làm bằng chip DSD đó đã được bán trực tiếp bởi khách hàng.

6. DSD là định dạng do Sony và Philips đưa ra (Panasonic của Nhật Bản là cổ đông lớn của Philips) để cạnh tranh với định dạng PCM của Mỹ. Little Japan bây giờ chuyên về loại chip giả, được gọi là 32-bit, để đánh lừa mọi người, vì vậy đừng để bị lừa. Miễn là PCM đạt trên 22BIT / 88KHZ, nó chắc chắn tốt hơn DSD 32bit / 384KHZ. Nói một cách đơn giản, DSD được Apple tổng hợp kỹ thuật số. PCM là một quả táo tự nhiên. Hiện nay táo tự nhiên ngon hơn.

[ Tìm hiểu thêm về sự khác biệt giữa DSD và PCM ]



Mới ra mắt, "PCM1794 lõi kép" và "PCM1794 lõi đơn" đã được so sánh bằng cách lắng nghe. Thay đổi rõ ràng nhất là khả năng phân tách và định vị kênh tốt hơn khoảng 20% so với lõi đơn. Năng lượng âm thanh, công suất và độ chi tiết cũng tốt hơn 10% so với lõi đơn ban đầu. Âm thanh tinh tế, ngọt ngào và sự chỉnh chu của thần kiếm âm nhạc không gì sánh được trong các sản phẩm cùng loại.



PCM1794 hiện tại vô đối về chỉ số và hiệu ứng, ba bộ giải mã .

1. Bộ giải mã lõi đơn PCM1794, phiên bản gốm, 1 PCM1794, có USB, có amp)

2. Bộ giải mã lõi kép PCM1794, phiên bản gốm, 2 PCM1794 song song, có USB, có amp)

3. Bộ giải mã lõi kép PCM1794, hai phiên bản rời, 2 PCM1794 song song, với USB, với amp)

Đừng đánh giá thấp bộ giải mã này vì giá thành rẻ, tôi chưa từng nghe thấy bộ giải mã nào có giá âm thanh dưới 10.000 nhân dân tệ. Nó hoàn toàn có thể PK hiệu quả của một máy triệu nhân dân tệ.

Kết nối với giao diện USB của máy tính và chọn giải pháp PCM2706 plug-and-play. Hệ thống máy tính tự nhận dạng và đã được tối ưu hóa đặc biệt, và hiệu ứng âm thanh đặc biệt tốt.



Sự khác biệt giữa phiên bản gốm và phiên bản rời:

Phiên bản gốm: Phần cứng sử dụng amp op gốm AD847 của quân đội Mỹ. Việc điều chỉnh cũng được thực hiện theo các đặc tính tần số cao của op amp. Chất âm phóng khoáng, thoải mái, mang đậm chất đàn ông, phù hợp với cảm giác năng động.

Hai phiên bản rời rạc: Một amp op rời được sử dụng trên phần cứng. Các thành phần rời có mật độ âm thanh cao hơn, đặc biệt ở âm vực trung đến cao sẽ cho cảm giác tinh tế và bền bỉ hơn, phù hợp hơn với cảm quan thính giác của người phương Đông.

Op amp đóng gói bằng gốm, do điểm cộng hưởng của gốm rất gần với cơ thể người, rất vừa tai nên AD847 là op amp rất tốt, nghe rất dữ, nhưng nhược điểm là âm thanh bị một chút nặng. Vì vậy, bộ khuếch đại op rời rạc đã cải thiện âm sắc trong phần này. Tăng cường mật độ của âm thanh, tăng cường sự mở rộng của âm vực trung và cao. Tinh tế hơn, đầy đủ hơn và khó nghe hơn là những đặc điểm của bộ khuếch đại op rời rạc.

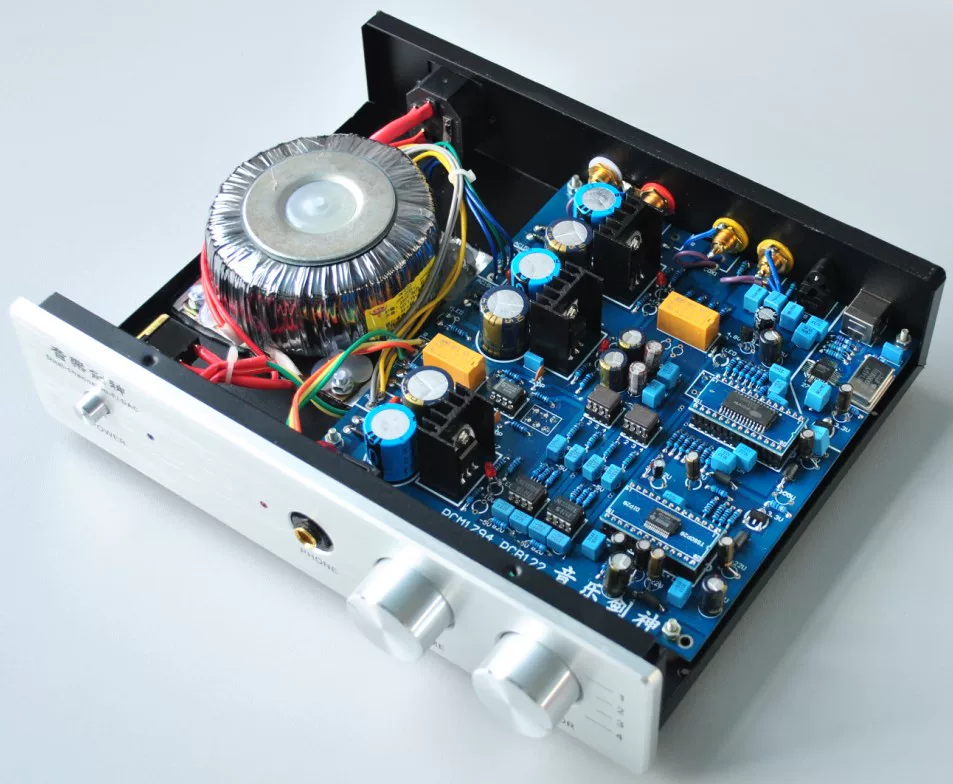

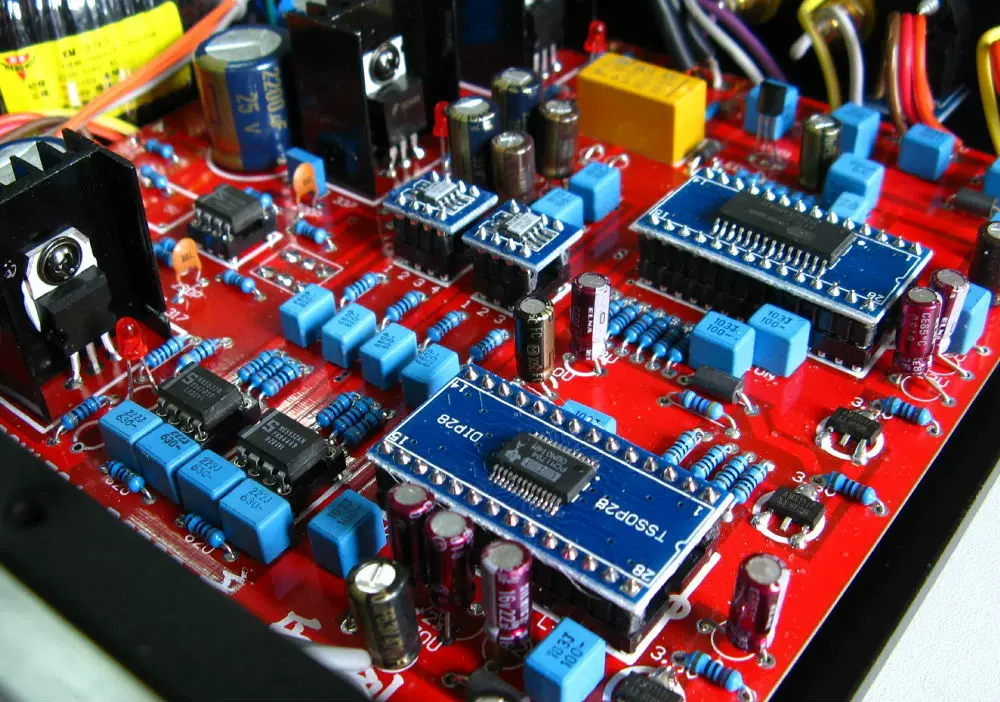

Hình ảnh sau là hình ảnh bên trong của đĩa sứ đơn lõi cao tần:



1. Mạch tham chiếu: Được thiết kế với tham chiếu đến mạch của Bảo vật Anh quốc 508 (giá gốc 38.000 tệ), hiệu quả hoàn toàn có thể so sánh với máy gốc.

2. Mạch kỹ thuật số: chọn chip giải mã 24BIT / 192KHZ của PCM1794, 2 cái, cho chip DAC Texas Instruments.

3. Chất liệu thành phần: sử dụng linh kiện gây sốt HIFI, như tụ điện làm bằng tơ tằm của Ina ELNA Brown God II sản xuất tại Nhật Bản. Vật liệu được sử dụng tốt hơn nhiều so với 38.000 chiếc máy nguyên bản.

4. Mạch analog: sử dụng con dấu gốm op amp đơn AD847, các kênh trái và phải được tách biệt hoàn toàn, mỗi kênh 1 mảnh. Nó được ví như khí phách của vua, là tiếng nói của vua khắp thiên hạ, năng động và thông minh.

5. Lựa chọn đầu vào: Nó có 4 đầu vào kỹ thuật số để lựa chọn 1, có thể kết nối 2 đồng trục, 1 cáp quang và 1 USB, rất thiết thực. Có thể được sử dụng như một card âm thanh siêu bên ngoài. Máy nguyên bản chỉ có 1 đầu vào đồng trục.

6. Máy biến áp lớn: Chọn bộ nguồn bò tròn 50W đầy đủ, công suất lớn, 1 con bò nặng 1 ký. Âm thanh đầy thoáng đạt, âm bass bắt gốc và treble giàu chi tiết. Nó không thể so sánh với những bộ giải mã chỉ được trang bị Mavericks 10-20W.

7. Bộ nguồn được điều chỉnh: 5 bộ nguồn được điều chỉnh Class A mới siêu mạnh được lựa chọn, và các bộ phận kỹ thuật số và tương tự được điều chỉnh để làm cho đáy âm thanh trở nên tinh khiết hơn. Thiết kế siêu cấp điện của "Nhạc Kiếm Thần" đã đạt đến mức hoàn mỹ.

8. Khung xe siêu mỏng: chiều rộng 260 * chiều sâu 200 * chiều cao 65 mm, trọng lượng 3.2 kg. Nó hoàn toàn tương thích và hỗ trợ với bộ khuếch đại công suất nhỏ của chúng tôi.

9. Dịch vụ hậu mãi: Tất cả các sản phẩm của Nhạc Kiếm Thần đều được bảo hành 3 năm. Cứng cáp, bền bỉ, ổn định và đáng tin cậy là đặc điểm nhất quán của các sản phẩm Nhạc Kiếm Thần.

1. Nút nguồn: nhấn xuống để bật, nhấn lên để tắt.

2. Đèn báo nguồn: sẽ sáng khi bật và sẽ mờ khi tắt.

3. Đèn báo khóa tín hiệu đầu vào: Được sử dụng để hiển thị xem có đầu vào tín hiệu kỹ thuật số hay không, nếu tín hiệu bị khóa, đèn sẽ sáng, nếu không sáng nghĩa là không có tín hiệu vào máy. là thuận tiện để sử dụng.

4. Giắc cắm bộ khuếch đại tai nghe: Bộ khuếch đại của chúng tôi hoạt động rất tốt, trừ khi bạn ưa thích một bộ khuếch đại tai nghe độc lập trên 1.000 nhân dân tệ, nếu không thì nó là bất khả chiến bại. Tức là công suất thấp hơn một chút và bạn chỉ có thể nghe ở mức âm lượng bình thường. Nó là một lỗ lớn 6,5 mm, có tác dụng tốt và mạnh mẽ.

5. Điều chỉnh âm lượng tai nghe: Được sử dụng để điều chỉnh âm lượng tai nghe, tai nghe trở kháng tiêu chuẩn 32-320 ohm có thể được sử dụng và tai nghe trở kháng cao hoạt động tốt hơn.

6. Chọn một trong bốn đầu vào kỹ thuật số: Vì hiện nay ngày càng có nhiều thiết bị kỹ thuật số, bốn thiết bị có thể được kết nối phía sau, rất tiện lợi khi sử dụng. Ví dụ: máy tính / DVD / CD / set-top box / đầu phát độ phân giải cao / máy tính độ phân giải cao HTPC / đầu đĩa cứng APE / v.v. đều có thể được kết nối với mặt sau của máy để cải thiện hiệu ứng âm thanh.



1. Đầu vào USB: kết nối với máy tính bằng chương trình PCM2706, máy tính chỉ cần cắm và chạy, không cần cài đặt bất kỳ trình điều khiển nào. Thích hợp cho PC và máy tính Apple.

2. Đầu vào sợi quang: Nó có thể được kết nối với thiết bị có đầu ra tín hiệu kỹ thuật số sợi quang như DVD và CD.

3. Đồng trục 2: Có thể kết nối với CD, DVD, card âm thanh đồng trục máy tính, đồng trục TV và các thiết bị khác có đầu ra tín hiệu kỹ thuật số đồng trục.

4. Đồng trục 1: Cùng chức năng với đồng trục hai

5. Âm thanh kênh phải: RCA màu đỏ đại diện cho kênh bên phải, kênh này giải mã tín hiệu kỹ thuật số mà bộ giải mã nhận được thành tín hiệu tương tự và xuất ra.

5. Âm thanh kênh bên trái: RCA màu trắng đại diện cho kênh bên trái, kênh này giải mã tín hiệu kỹ thuật số mà bộ giải mã nhận được thành tín hiệu tương tự và xuất ra.

6. Ổ cắm điện: có thể cắm dây nguồn tiêu chuẩn. Giao hàng ngẫu nhiên.

7. Cầu chì: Có cầu chì 1A bên trong.









Chuẩn 24BIT / 192KHZ, con chip này rất hay, dùng thích lắm, con số cũng đẹp, âm thanh nghe nhạc hay, vượt xa TDA1541.

Điểm tập trung của chiếc máy này là mạch chuyển đổi I / V và mạch lọc thông thấp LPF đều sử dụng 4 bộ khuếch đại hoạt động dòng seal sứ cao cấp hơn, giúp cải thiện đáng kể chất lượng âm thanh. Đã quen với tiếng nói của vua ấn nhựa OPA627 / AD797, hãy cùng đánh giá sức hút của dòng ấn gốm quân sự Hoa Kỳ nhé!

AD827 Tao Feng: Bộ khuếch đại op này có "Không thể coi là " vua trên toàn thế giới ". Nó đã xóa sạch những khiếm khuyết của âm trung gốc của AD827 (nhựa). Hiệu suất của nó là cao nhất trong số tất cả các amp op và nó đã đạt đến mức hoàn hảo. Tác giả có ấn tượng nhất. Điều sâu sắc là cảm giác năng lượng khổng lồ và tần số thấp độc đoán. Khi nghe bài hát "Sky", tôi cảm thấy một phong thái hoàng đế lạ thường khi tôi mở âm thanh, âm nhạc đáng sợ và tần số thấp chìm sâu. , Lực nổ giống như chấn động của sóng vỗ vào bờ. Hai bài hát "Của để dành" của Faye Wong và "Vì cô đơn" của Trương Ái Gia thường được tác giả sử dụng để kiểm tra máy, và lý do không phải là vừa. giọng hát thật và ngoạn mục của con người. Bí mật là ở đâu. cao trào cuồng nhiệt và hào hùng như thủy triều, và trống đập mạnh mẽ. Mức độ đã đạt đến mức đáng kinh ngạc. Bằng cách này, một sự tương phản mạnh mẽ giữa giọng nữ tinh tế và phần đệm sắc nét được hình thành và sự tương phản này không thể được thực hiện tốt với bất kỳ thiết bị nào. Độ tương phản càng lớn, thiết bị càng cao cấp. Một điểm khác. Nơi để kiểm tra máy là tỷ lệ giữa giọng nói của con người và nhạc cụ được đề cập trong phần đánh giá của AD712 (Tao Feng). Cho dù nhạc đệm có cường độ lớn đến đâu, nó không thể lấn át và che được giọng người. Bạn bè quan tâm có thể muốn chơi thử. Op amp này Tác dụng của việc phát lại hai bài hát trên là gì? Tôi rất hài lòng sau khi thử nghiệm. Bài hát thứ 11 của "Mike Bolton's Selection of Ten Years "là một trong những bài hát pop gây sốc nhất mà tôi từng nghe. Phong cách của nó thô và tần số thấp. Rất nặng. Tác giả đã từng sử dụng một bàn xoay cộng với hai bộ giải mã mono honey để kết nối với một tổ hợp nặng của bộ tiền khuếch đại kép và giai đoạn kép phía sau để đẩy hộp sàn hai chiều phát lại bài hát. Cảnh tượng hoành tráng và gây sốc khiến tác giả phải kinh ngạc. Hãy ở đó một lúc lâu. Nếu bạn dùng op amp này để thử thách thì kết quả sẽ như thế nào? Câu trả lời tất nhiên là thất bại, nhưng nó vẫn có hiệu ứng gây sốc. Nó có sự kết hợp siêu cao từ 50 đến 60%, điều này là tốt. Sau đó, kết nối so sánh. Trong thử nghiệm preamp Class A một ống, amp op này có mức gần 80% sự kết hợp trên. Nếu sử dụng hai op amps cho một kênh và sử dụng nguồn điện riêng thì ước tính sẽ có khoảng 90% mức độ. So với YD649 (Tao Feng), YD649 (Tao Feng) vượt trội về giọng hát và nhạc cụ tinh tế, mượt mà và hình ảnh âm thanh rõ ràng, tuy nhiên YD649 (Tao Feng) lại gặp phải vấn đề kén đĩa, khi phát giọng nữ thì rất mê, nhưng lại thiếu lực khi phát ra giọng nam dày. Và AD827(Đạo Phong) Về cơ bản, nó hoạt động tốt trên bất kỳ đĩa nào. Ví dụ, khi phát "Nai He" của Teresa Teng, giọng người buồn và sầu thảm hơn YD649 (Tao Feng), và giọng nói trưởng thành hơn. Tiếng đàn trong bài "Yangguan Three Die" thô sơ và mạnh mẽ hơn, điều này rất gần với quan niệm nghệ thuật của bài hát này. Mặc dù hai op amps này có phong cách khác nhau và không được đón nhận nhiều khi đánh giá ưu và nhược điểm, nhưng tác giả tin rằng hiệu suất của AD827 (Tao Feng) là khí chất và toàn diện hơn, và nên có ưu thế hơn.

Âm thanh của amp op này có động lực của dòng sông và hiệu suất của nó rất toàn diện. Đây thực sự là một amp op cao cấp hiếm có. Hầu hết những khuyết điểm của nó đều là vặt vãnh, chẳng hạn như giá thành quá cao, đây cũng là lý do khiến chúng ta khó bắt gặp chúng ở những chiếc máy thương mại. Người hâm mộ cần lưu ý những dịp sử dụng mô tô, để không mắc phải "vật bất ly thân". Giống như AD827 (Tao Feng) của tác giả , op amp ban đầu được mua bởi một đồng nghiệp, và âm thanh quá lạnh khi lắp vào đầu CD NAD524 của nó, vì vậy nó đã được chuyển cho tác giả. Sau này dùng tụ EC để trợ giúp máy, rồi dùng op amp thì thấy gu âm nhạc rất khác so với trước, nhưng độ phản hồi nhất thời bị giảm, cuối cùng chuyển sang YD649 (gốm seal). Sau cuộc cạnh tranh khốc liệt, AD827 (Tao Feng) đã lên ngôi "Hoàng đế" trong bài kiểm tra này với sự kết hợp giữa độ cứng và độ mềm, cùng hiệu suất tuyệt đỉnh. YD649 (Tao Feng) được mệnh danh là "Nữ hoàng" vì khí chất lãng tử rất nữ tính. Và AD827 (con dấu nhựa) và AD712 (Đạo Phong) được coi là "Hoàng tử" và "Công chúa". Đối với các op amps khác, giá của chúng không cao và chúng được sử dụng rộng rãi.

Con dấu gốm AD847: Đây là một phiên bản op amp duy nhất của con dấu gốm AD827, với khả năng tách kênh tốt hơn, chiếc còn lại cũng giống như vậy.

Đệm gốm NE5532: Big S và Philips NE5532 thực sự tốt, âm trung rất có hương vị và can đảm, nhược điểm là âm treble hơi dày và âm bass dày và yếu. Giá NE5532 của Taofeng đắt gấp hơn 10 lần loại nhựa nên có thể không có nhiều người sử dụng, thực tế thì hiệu quả rõ ràng là tốt hơn rất nhiều, cải thiện được những khuyết điểm của nhựa. 5532 rằng âm bổng có một số dày và âm trầm là một chút béo. Âm thanh có hương vị như sô cô la, với hương vị mạnh mẽ và tinh khiết. Nó chỉ bù đắp cho sự thiên lệch giai điệu của con dấu gốm AD827 / AD847 là hơi bắt lửa và hơi kém hương vị, và cả hai chỉ là một sự kết hợp hoàn hảo. Hơn nữa, mạch PCM1794 của nhà sản xuất BB khuyên dùng là NE5534 (single op-amp phiên bản 5532) Tất cả các thông số kỹ thuật và mạch của nhà sản xuất đều được kiểm tra trên NE5534. Nó có thể tạo ra âm thanh tốt hơn LM4562 / LME49720 mới nhất.

Vì vậy, cuối cùng nó được xác định là: hai mảnh của vua giải mã PCM1794 + ấn gốm sô cô la NE5532 * 4 + ấn gốm vua AD847 * 2 = vua của thần kiếm âm nhạc PCM1794 bộ giải mã lõi kép.

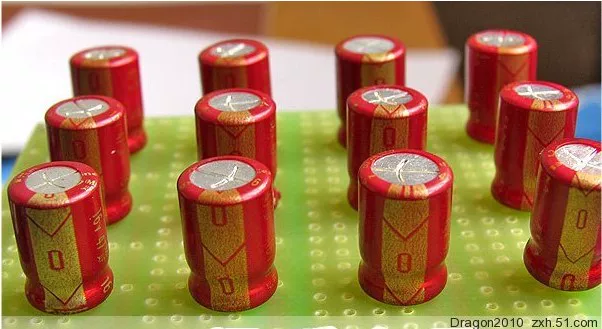

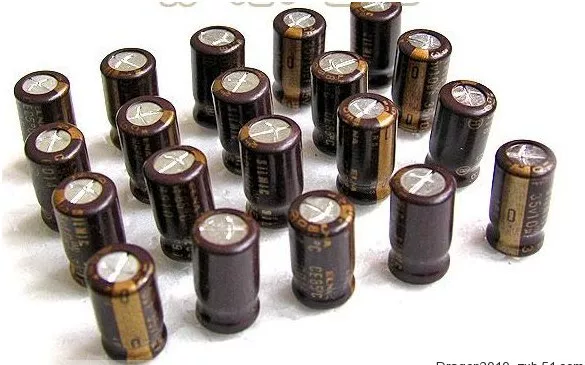

Tụ Fuchsia: Tụ gây sốt ELNA Ina của Nhật: Brown God II (Quỷ nâu), dùng tằm tằm làm trung, âm thanh êm và mềm như lụa, là một trong những loại tụ siêu ngọt. Hiệu quả tốt hơn 10 lần so với tụ thông thường / hoặc tụ SMD khối lượng nhỏ, không tốt hơn một chút.

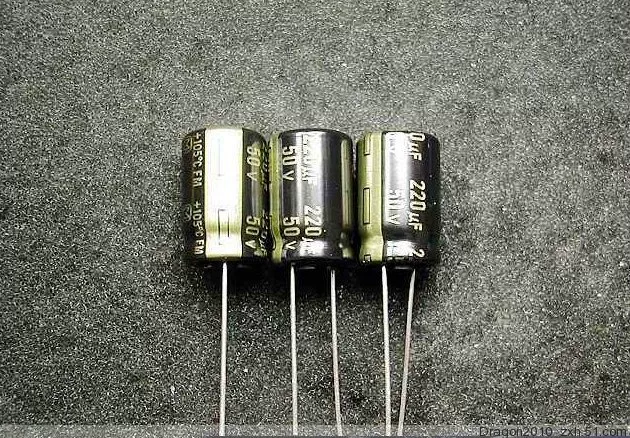

Tụ có chữ vàng trên nền đen: Tụ gây sốt Panasonic của Nhật: Âm thanh rời và ấm, Guifeng của Đan Mạch / Perth PASS của Mỹ, đợi hàng vạn thiết bị rồi mới được sử dụng rộng rãi.

Tụ điện vuông nhỏ màu xanh lam: Được sản xuất bởi Thụy Điển RIFA, tụ điện bằng polypropylene được kim loại hóa, giá trị suy hao tiếp tuyến chỉ vài phần triệu và tuổi thọ thiết kế là 30 năm. Âm bổng là cao quý và thanh lịch, với các cấp độ riêng biệt và rất tinh tế. Từ trước đến nay mình rất thích dùng RIFA, những thiết bị có hơn 100.000 thiết bị của nước ngoài như máy của Mark Levinson ở Mỹ đều là những chiếc tụ RIFA nhỏ như vậy, được giới hâm mộ cao cấp ví như một trong những chiếc tụ điện giàu hấp dẫn âm nhạc.

Mạch tích hợp chân rết đen: là chip giải mã chính PCM1794, được cấu tạo thành chân rết lớn để thuận tiện cho việc thay thế. Trong trường hợp nó bị hỏng, chỉ cần thay một PCM1794 thay vì cạo toàn bộ PCB, như vậy tuổi thọ của bo mạch DAC này rất lâu.

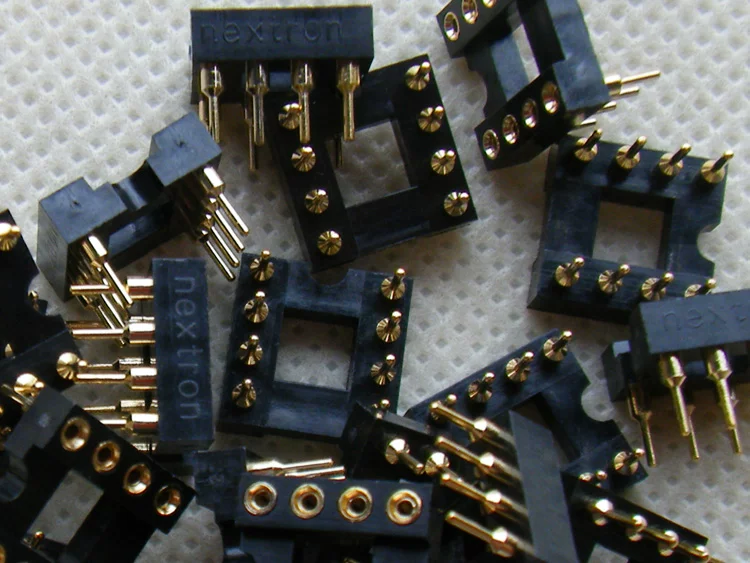

Ổ cắm và chân cắm: Tất cả đều là sản phẩm chính hãng của Đài Loan Zhengling Military Industries, tất cả đều được mạ vàng, tiếp xúc tin cậy và chịu lực đồng đều. Đừng đánh giá thấp các chi tiết, điều này có ảnh hưởng tích cực đến âm thanh và chất lượng.

Phần cung cấp điện được điều chỉnh: 3 nhóm cung cấp điện độc lập, siêu 5 nhóm cung cấp điện loại A mới được điều chỉnh, vật liệu được sử dụng là siêu phóng đại. Thiết kế siêu cấp năng lượng của Sword God đã đạt đến mức hoàn hảo.



Đó là: khuếch đại tương tự + 15V, khuếch đại tương tự -15V, mạch kỹ thuật số 5V, độ chính xác cơ sở thời gian 3.3V, đầu vào kỹ thuật số 3.3V.

Trên cùng là vòng bò: chiếm khoảng 1/3 không gian, công suất lớn tới 50W, nhiều ampli công suất nhỏ chỉ dùng bò 50W. Không kể đến bộ giải mã DAC / ampli công suất / preamp / ampli / vv., Chất lượng của bộ nguồn đóng vai trò quyết định đối với dòng HIFI nên nó cực kỳ quan trọng. Nên đặt một nửa giá thành vật liệu của toàn bộ máy vào bộ nguồn bằng vật liệu nặng và nặng tay, không tốn kém hiệu ứng âm thanh. Do đó, sức mạnh của các sản phẩm do Nhạc Kiếm Thần thiết kế nhìn chung là gấp đôi so với các sản phẩm cùng cấp.

Có 3 tụ ở hàng trên cùng của bảng mạch, tụ lớn có chữ vàng trên nền xanh đen: Tụ chuyên dụng cho âm thanh của Panasonic FC, âm thanh rời, ấm và dày, âm trung đặc biệt quyến rũ.

Ba trên hai hàng trên cùng của bảng mạch, có bộ tản nhiệt màu đen: ống điều chỉnh điện áp sê-ri 317/337, tốt hơn so với bộ điều chỉnh điện áp sê-ri 78/79, đặc biệt cho hiệu suất từ trung bình đến cao.



Hai IC 8 chân ở giữa bảng mạch: đơn op amp NE5534 hoặc OPA604. Sau khi chỉnh nhạc thần kiếm thì NE5534 / OPA604 mới phát huy hết tác dụng, gu âm nhạc khá đậm đà. Chất lượng âm thanh của op amp chủ yếu được quyết định bởi phần chỉnh, chiếc preamp đắt nhất cách đây 10 năm được làm bằng NE5534 cho thấy nó không hề tầm thường.

(Ruột lõi đơn và bộ giải mã nhỏ, AD797, 2 mảnh, bầu không khí dày, ấm và trầm, bạn cũng có thể sử dụng âm thanh OP627 bất khả chiến bại ở âm vực trung và cao, tất cả đều là bộ khuếch đại op cấp cho người đam mê và được ví như những âm thanh đẹp. Sản phẩm của thần kiếm âm nhạc, tôi nói chung thích sử dụng một amp op đơn, bất kể cách điều chỉnh amp op kép, tôi luôn cảm thấy rằng nó không tốt bằng 2 amp op đơn)

Hình vuông màu vàng bên phải: rơ le tắt tiếng đầu ra, khi không có tín hiệu số đầu vào, đầu ra sẽ tự động ngắt, và đáy âm thanh sẽ yên tĩnh. Nhiều bộ giải mã rẻ tiền không bổ sung chức năng này, chúng sẽ phát ra nhiễu nền giống như khi không có tín hiệu trên TV.



Chỉnh: "Nhạc Kiếm Thần" tự mình chỉnh. Đối với các sản phẩm cao cấp, mức độ điều chỉnh quyết định 50% hiệu ứng âm thanh, vì vậy tầm quan trọng được đặt lên hàng đầu. (10% cho thiết kế mạch, 10% cho lựa chọn linh kiện, 10% cho thiết kế PCB, 10% cho thiết kế cấu trúc tổng thể, 10% cho chi tiết sản xuất, v.v.). Một chiếc máy không có điều chỉnh là vô dụng, chỉ là một loạt các thành phần có thể đổ chuông. Cho dù có chỉnh thì cũng không phải là sản phẩm do "Nhạc Kiếm Thần" chỉnh, âm thanh nói chung là không tốt lắm, nhiều nhất chỉ là một đống linh kiện gây sốt, không liên quan gì đến nghệ thuật âm nhạc. .

Tụ gây sốt âm thanh dành riêng cho dòng ELNA FOR AUDIO của Nhật Bản hoàn toàn mới, được sản xuất tại Thái Lan.

ELNA là nhà sản xuất tụ điện lâu năm nổi tiếng của Nhật Bản với nhiều dòng sản phẩm và hiệu suất vượt trội. Các tính năng: Tụ điện được thiết kế đặc biệt cho âm thanh. Âm thanh: nhanh và mạnh mẽ, thích hợp để thể hiện các dòng nhạc hiện đại. Âm trầm hơi mỏng nhưng không hề có cảm giác tần số thấp, âm thanh cho cảm giác rất mượt mà, trường âm tương đối lớn, đáy âm rất êm.
ELNA là một trong những nhà sản xuất tụ điện lớn tại Nhật Bản (rubycon ruby, nichicon sapphire, elna, NipponChemicon, Sanyo Sanyang, Panasoni). Tụ bổ có mấy loại: CERAFINE (áo đỏ), DUOREX (chữ vàng), LongLife (chữ bạc), SILMIC (II) (chữ nâu), FOR AUDIO (chữ vàng nền đen). Có hơn 60 năm thăng trầm. Việc nghiên cứu và phát triển tụ điện âm thanh đã có lịch sử 25 năm, có thể nói đây là công ty đi đầu trong ngành sản xuất tụ điện của Nhật Bản. Điều khác biệt so với bao bì bên ngoài của một số tụ điện thương hiệu nổi tiếng ở Châu Âu và Châu Mỹ là ELNA thích sử dụng vỏ có màu sắc khác nhau giữa các model khác nhau. Điện phân chuyên dụng. Anh ta có thể được tìm thấy trên nhiều thiết bị trung bình và cao cấp. Đặc biệt trong các thiết bị cao cấp của Nissan, gần như là thế giới của các tụ điện chuyên dụng cho âm thanh ELNA.


Thuốc tiên bổ sung WIMA Weimar của Đức, được sản xuất tại Đức:
Được sản xuất bởi công ty "Elixir" nổi tiếng của Đức, WIMA màu đỏ. Tụ WIMA được sử dụng rộng rãi trong nhiều loại máy nổi tiếng của nước ngoài, được nhiều người biết đến. Trở kháng nhỏ, tốc độ nhanh, suy hao tiếp tuyến nhỏ, chất lượng âm thanh tự nhiên và cân bằng, âm thanh tuyệt đẹp và độ phân giải cao.


Tụ điện vàng Panasonic dòng FM của Nhật, chữ vàng trên nền đen, xuất xứ Malaysia.
So với dòng FC tiền nhiệm, nội trở thấp hơn từ 40% đến 70%. Việc giảm trở kháng làm giảm dòng điện gợn sóng, từ đó giúp giảm nhiệt lượng truyền qua đó kéo dài tuổi thọ của thiết bị. Ngoài ra, việc sử dụng chất làm kín chịu nhiệt và chất điện phân có thể kéo dài hơn nữa tuổi thọ của thiết bị và giảm rung động hiệu quả. FC đã ở trong lĩnh vực gây sốt trong nhiều năm, và những người đam mê từ khắp nơi trên thế giới chắc chắn đồng ý rằng nó là một bổ sung gây sốt hiệu quả về chi phí. Dòng tụ điện FM được phát triển với công nghệ cao cấp của Panasonic sẽ thay thế dòng FC FK trong tương lai. Âm thanh mang phong cách Anh.


Tụ cao cấp vỏ nâu hình vàng cho âm thanh AWF / AVF của Japan Chemical, sản xuất tại Nhật Bản.

Nippon Chemicon là sáu nhà sản xuất tụ điện hàng đầu tại Nhật Bản (rubycon ruby, nichicon sapphire, elna, NipponChemicon, Sanyo Sanyo, Matsushita). . Năm 1994, nó sáp nhập Sibi, nhà sản xuất tụ điện đầu tiên ở Hoa Kỳ, và thành lập một nhà máy chi nhánh, American Chemical, không nghi ngờ gì về sức mạnh của nó. Dòng AVF / AWF là những mẫu cao cấp được thiết kế đặc biệt cho âm thanh. Chân đồng chắc chắn không chứa oxy giúp mọi người đủ tự tin. Đầu đĩa CD Marantz trị giá 180.000 yên CD-95, v.v. chỉ có màu trắng và tôi không muốn sử dụng Nó. Một số ít, những cái vàng của chúng tôi tốt hơn.
Điện phân Philips PHILIPS, BC, điện phân trục.
Cảm giác về tốc độ và năng lượng là vô song, và tần số đầy đủ mạnh mẽ, mật độ và kết cấu của âm thanh điện phân Nhật Bản thể hiện khí chất quý tộc độc đáo của các sản phẩm châu Âu. Các tính năng của Philips BC: phản hồi thoáng qua tốt và độ phân giải vừa đủ, đường viền mức và mật độ kết cấu của cảnh lớn đều tốt. Đặc biệt, bộ phân trục điện tử màu xanh nước biển cao cấp của Philips thể hiện được động lượng, độ động, độ mạnh và độ quý của âm thanh. Mâm điện gây sốt của Nhật Bản cũng kém anh 3 điểm. Nó thường được nhìn thấy trong các thiết bị đam mê như Gawain ở Thụy Sĩ và Guifeng từ Đan Mạch. Ngay cả khi mức độ hàng đầu của máy Nhật được xem xét vì lý do chi phí, chúng hiếm khi được sử dụng.




Các loại tụ điện ELNA hàng đầu từ Nhật Bản, SILMIC Brown God, được sản xuất tại Nhật Bản.

Một tụ điện được thiết kế đặc biệt cho âm thanh, sử dụng chân đồng không oxy OFC, độ méo tiếng rất thấp (độ méo hài bậc ba -120dB), suy hao tiếp tuyến rất nhỏ, trung bình sợi tơ tự nhiên, âm thanh chất lượng cao và thể hiện tính chất mềm mại và tự nhiên của lụa , Tăng âm lượng của phần tần số thấp, giảm cảm giác đỉnh của phần thông cao và chất âm thô của phần tần số trung. Âm thanh: nhanh và mạnh mẽ, thích hợp để thể hiện các dòng nhạc hiện đại. Âm trầm hơi mỏng nhưng không gây cảm giác kém tần số thấp, âm thanh cho cảm giác rất mượt mà, trường âm tương đối lớn, tần số trung mềm mại và ngọt ngào, tần số cao thanh mảnh. Ví dụ: bộ khuếch đại công suất và CD hàng đầu của Denon, SACD, CD và bộ khuếch đại công suất của Sony, Marantz Marantz ở Nhật Bản, Golden Voice ở Nhật Bản và bộ khuếch đại công suất "Hành trình âm nhạc" của châu Âu không chỉ là những ví dụ .


Tụ điện gây sốt dòng Ina ELNA Golden Prince Cerafine của Nhật Bản, sản xuất tại Nhật Bản:
Thiết kế đặc biệt cho tụ âm thanh, sử dụng chân đồng không oxy OFC, độ méo tiếng rất thấp (độ méo sóng hài bậc ba -120dB), suy hao tiếp tuyến rất nhỏ, sử dụng công nghệ đổ bột gốm trong bình điện phân, đường kính bột được khống chế 0,1-0,15 micromet. Theo nhà sản xuất, công nghệ này có hai lợi ích lớn: Thứ nhất, nó làm tăng tác dụng giảm chấn đối với các dao động bên ngoài. 2. Khi bột sứ được tích điện và phóng điện trong tụ điện, nó sẽ hấp thụ các ion âm trong chất điện phân và trở thành các nhóm ion hoạt động hơn. Một màng mỏng được hình thành trên bề mặt của màng oxit anốt, giúp cải thiện đáng kể tốc độ phản ứng đến tín hiệu và tạo ra chất lượng âm thanh Nó tinh khiết và trong suốt hơn, nhưng giá của nó lớn và đắt. Âm thanh: Âm thanh tương đối nhẹ nhàng, dải trung trầm ấm và mềm mại, dải tần cao tương đối lộng lẫy và hơi sương mù dày đặc!


Giới thiệu chip giải mã: (không theo thứ tự cụ thể)


Nhiều người hâm mộ đang loay hoay tìm bộ giải mã nào phù hợp với mình nhất nên mình sẽ giới thiệu một số kiến thức của mình để mọi người tiện lựa chọn, tất nhiên cũng mong các chuyên gia đến tận tình hướng dẫn, mình cũng đang tìm tòi và nghiên cứu. Con chip giải mã được xếp hạng PCM1794 / PCM1794 là 100 điểm.
Các chip giải mã cao cấp phổ biến hơn như sau:
Miễn là các mô hình sau đây có thể được thiết kế, điều chỉnh và hoàn thiện tốt, chúng đều có thể tạo ra âm thanh. Chỉ số của chip không cho biết chất lượng của âm thanh. Điều quan trọng phụ thuộc vào thiết kế của các mạch khác xung quanh nó, quyết định chất lượng của âm thanh đầu ra cuối cùng. Những giải thích về giọng nói sau đây dựa trên thiết kế của "Thần Kiếm Âm Nhạc" để đạt được khả năng điều chỉnh cùng cấp độ. Nó không được bao gồm hoặc đảm bảo. Các thương hiệu khác có thể đạt được hiệu quả tương tự với cùng một con chip. Tôi không nghĩ rằng có quá nhiều mô hình đã vượt qua bài kiểm tra. Nếu bị phát hiện là giống với của chúng tôi, thì đó chắc chắn là một phiên bản vi phạm bản quyền.
Có thể cải thiện bao nhiêu hiệu ứng bằng cách kết nối song song nhiều chip DAC:

Nhiều khách hàng hỏi, 2 hoặc 4 đấu nối song song có thể cải thiện được bao nhiêu hiệu quả? Hiệu số giữa 4 mảnh 16BIT song song và 1 mảnh 24BIT là bao nhiêu?
Sử dụng song song DACs có thể tăng số lượng bit tương đương, cải thiện độ chính xác của quá trình chuyển đổi và khôi phục độ dày và độ mạnh của âm nhạc. Khi sử dụng song song các DAC , tỷ lệ tín hiệu trên nhiễu và dải động sẽ tăng lên, độ méo tiếng sẽ giảm đi, và các lỗi khác nhau sẽ được tính trung bình và giảm bớt. Có nhiều cách kết nối song song, với các phong cách hơi khác nhau.
Nói chung: Độ chính xác chuyển đổi DAC thứ 2 18 bit tương đương với kết nối song song . DAC 19 'bit ,. DAC thứ 4 20 bit độ chính xác tương đương với bộ chuyển đổi song song 23 là' bit và DAC thứ 8 20 bit độ chính xác tương đương với bộ chuyển đổi song song 24 'bit , v.v. Trước khi DAC 24 bit như PCM1704 xuất hiện, độ chính xác chuyển đổi 24 bit của âm thanh kỹ thuật số cao cấp có được bằng cách sử dụng song song nhiều DAC . Vì vậy 4 kết nối song song 16 bit tương đương với hiệu ứng 19 bit.
Theo quan điểm của tai người, sự khác biệt không thể lớn bằng sự khác biệt về số lượng các chỉ số kỹ thuật. Điều này hoàn toàn khác với CPU máy tính, 2 con chạy song song tốc độ có thể tăng lên 50% -100%. Chỉ số kỹ thuật của 24BIT cao hơn 16 lần so với 20BIT (nghĩa là từ 2 đến lũy thừa thứ 4) và chỉ số kỹ thuật của 24BIT cao hơn 1024 lần so với 16BIT. Nhưng độ nhạy của tai người với âm thanh là logarit của LOG, vì vậy sau khi 2 chip song song, hiệu quả nghe thực tế được cải thiện khoảng 10%.
Vì vậy: 2 song song, tăng khoảng 10%. Sự cải thiện của kết nối 4 song song thậm chí còn ít hơn, khoảng + 5%. 8 song song, khoảng + 2,5%. Số lượng mảnh càng nhiều thì thính giác thực tế càng được cải thiện, nhìn chung 4-8 sẽ được kết nối song song, nếu không có thể tăng chi phí vốn do tăng các khía cạnh khác. Do đó, với nhiều DAC kết nối song song, cảm giác nghe thực tế không được cải thiện nhiều như nhiều người tưởng tượng, nhiều trong số đó dành cho nhu cầu quảng cáo thương mại.


1. TDA1541: chip 16BIT. Vua đầu đĩa CD của Philips, được sử dụng rộng rãi. Mặc dù nó là 16BIT, nhưng hiệu ứng đã đạt hạng nhất cách đây 15 năm, âm trung trầm ấm và quyến rũ, và âm nhạc đầy hương vị. Nó thuộc loại ấm và ngọt, thích hợp với nhạc cổ điển, nghe giọng người, là loại hay nhất trong số này. Nhược điểm là sức mạnh và động lực giảm mỏng hơi thiếu do giới hạn của 16BIT, nhưng nó không phải là xấu. Nó rất dễ dàng để thực hiện và thành công. Nó thuộc về Huang Zhong cũ. Một số người cho rằng nó ngon và rất thích hương vị. Tôi đoán rằng thiết bị xung quanh anh ta không được tốt lắm, âm thanh tương đối cứng, và phong cách âm thanh mềm mại và ấm áp có tác dụng tốt đối với thiết bị âm thanh cứng. Nhưng nếu nó được trang bị những thiết bị cao cấp hơn, chẳng hạn như thiết bị kiếm sĩ âm nhạc của chúng tôi, thì những sai sót của 1541 sẽ lộ ra rõ ràng. Cá nhân tôi cảm thấy rằng độ phân giải của âm bổng là không đủ, và độ trong suốt, cảm hứng và độ vang do các thiết bị cao cấp tạo ra là rất thiếu. Âm trung ấm nhưng thiếu hơi, không cộng hưởng được, có cảm giác hơi rung nội tạng, âm trung thân thiện. Âm trầm tương đối tốt, thuộc loại lỏng hơn, có người thích nhưng theo mình thì có khả năng hơn và phù hợp với sở thích của đa số khách hàng hơn. Hiệu quả chung là 55 điểm.
2. TDA1547: chip 18BIT. Phiên bản nâng cấp 1541 có các chỉ số cao hơn nhưng Philips và các hãng sản xuất lớn cảm thấy chưa ổn nên vẫn tiếp tục sử dụng 1541. Nhiều người hâm mộ cảm thấy hương vị âm nhạc không tốt bằng 1541, vì vậy dù chỉ số này cao nhưng hiệu quả thực tế chưa chắc đã tốt hơn 1541. Ngày càng ít nhà sản xuất sử dụng và độ chín của thiết kế mạch hỗ trợ ngoại vi tương đối thấp. Hiệu quả chung là 55 điểm.
3. PCM57: chip 18BIT. Một thế hệ kinh điển, sử dụng rất nhiều máy móc. Tôi không có nhiều nghiên cứu về điều này. Nó cũng là một con chip cũ hơn, hỗ trợ song song nhiều chip.
3. PCM63: chip 20BIT. Một thế hệ cổ điển sử dụng rất nhiều máy móc. Tôi không có nhiều nghiên cứu về điều này. Nó cũng là một con chip cũ hơn, hỗ trợ song song nhiều chip.
4. AD1955: chip 24BIT. Một con chip khiến người ta vừa yêu vừa ghét. Độ chi tiết và độ động rất tốt, cảm giác năng lượng tốt, ngoại trừ PCM1704 / 1794, có lẽ có thể so sánh chi tiết / động lực / độ phân giải, và nó thuộc loại dữ dội. Nhưng có người cho rằng âm thanh như nước sôi, thiếu nhạc tính, dù sao điều này cũng có cái giá của nó. Nhưng mình thấy cái này đời 1955 khó làm tốt. Cao độ dễ bị rè. Mình nghe nói mấy con AD1955 không hay, tất cả đều quá chói và chói + thiếu chất nhạc. Mình chưa nghe một trường hợp thành công trong thời điểm hiện tại. Theo đánh giá của người hâm mộ, phiên bản "Yutian" của năm 1955 là tốt, nhưng giá cả lại rất hời. Thiết kế của AD1955 cần lập trình được bằng phần mềm, nếu chỉ sử dụng phần cứng thì khó có thể phát huy hết ưu điểm. Hiệu quả tổng thể là 60-90 điểm, tùy thuộc vào thiết kế mạch. Giọng vàng Nhật thích AD1955.
5. CS4397: chip 24BIT. Chip công ty pha lê mỹ, dòng main cao cấp. Âm thanh trung tính, âm nhạc lôi cuốn, độ phân giải và độ động cao hơn TDA1541, và gu âm nhạc cao hơn AD1955, nằm giữa kiểu dáng của 1541 và 1955. Đặc điểm này giúp âm thanh dày hơn, âm bổng tinh tế nhất, thuộc loại trung tính và ấm hơn, âm thanh ngọt ngào. Một số lượng lớn các máy nổi tiếng được lựa chọn, chẳng hạn như máy MBO của Hoa Kỳ, với nhiều dòng tham khảo và thiết kế trưởng thành. 4397 là một bàn chân lớn. Hiệu quả tổng thể là 75 điểm.
CS4390: chip 24BIT. Âm thanh có vị ngon, thuộc loại càng nghe càng thích, âm thanh êm dịu, cảm giác nhạc mạnh mẽ, thuộc thể loại nhạc Châu Âu. Hiệu quả tổng thể là 75 điểm.
CS4396: chip 24BIT. Độ động âm tốt, bass chắc và có lực, treble cũng phân giải tốt mình rất thích, thuộc kiểu dáng của Mỹ và có độ động, khá phong cách AD1955. Hiệu quả tổng thể là 80 điểm.
6. CS43122: chip 24BIT. Nó tốt hơn 2 điểm so với công suất khử loãng treble của CS4397, âm trung 1 điểm, kết cấu âm trầm 1 điểm, hiệu ứng thực tế tốt hơn 10%, và âm sắc có chút khác biệt. Đó là nhãn hiệu hàng đầu của công ty pha lê năm đó. Con chip hiện đang được sản xuất. Hiệu quả chung là 90 điểm.
7. CS4398: chip 24BIT. Con chip mới ra mắt sau khi CS43122 bị ngừng sản xuất hiện là mẫu máy chủ lực của Crystal Company . Phong cách âm thanh tương tự như CS43122, và giờ đây nó đang sát cánh cùng CS4397 trên thị trường chip giải mã DAC. Mạch xung quanh được thiết kế và tính năng động hoàn toàn không thua kém các chip có chỉ số cao hơn như PCM1704 / 1794. Giọng thể hiện: ấm và tinh tế, có lẽ là tinh tế nhất trong số chip này, nghe hát rất hay, đầy cảm xúc, độ chi tiết tốt, các chỉ số động cũng rất cao, mềm có độ cứng. 4398 là chân nhỏ. Hiệu quả tổng thể là 80 điểm.
8. PCM1702: Chip 20BIT là model đời đầu của PCM1704. Giá không đắt, âm thanh tương tự hơn, âm trung dày và ấm, độ phân giải không cao lắm, tương đương với phiên bản đơn giản của 24BIT PCM1704, và dòng ra không lớn nên cần nhiều chip có thể được kết nối song song để đạt được kết quả tốt. Nói chung, 2-4 chip được kết nối song song, có khoảng 7 công suất thành công của PCM1704. Bởi vì chip 1702 không đắt khoảng 20 NDT, nhiều DAC tầm trung đã được sử dụng cách đây 10 năm. 70 điểm.
8. PCM1704: chip 24BIT, đây là thương hiệu hàng đầu trước khi 1794/1792 ra mắt. Bản thân bên trong có 2 chip 23BIT đầu ra cân bằng hoàn toàn nên hiệu ứng rất mạnh. Ví dụ, Maijingtu MX-5000, vua của các đầu đĩa CD, được sử dụng rộng rãi. Con chip cũ có thiết kế hỗ trợ ngoại vi hoàn thiện và hiệu quả thực tế khó có thể phân biệt được đâu là con chip 1794 mới. Có vẻ như tôi phải kiếm hơn 2500, và Rite kiếm được 8000 nhân dân tệ, và giá cả đắt hơn. Âm thanh rất êm dịu, độ nảy bass tốt, năng lượng vừa đủ, độ động sắc nét, thuộc kiểu dáng hầm hố hơn. Giọng hát không bị thô và khả năng biểu diễn thanh nhạc cũng rất tốt, có độ cứng và mềm mại. Nhược điểm là dòng ra tương đối nhỏ, chỉ vài miliampe, vì vậy sau khi kết nối song song nhiều mảnh, tăng dòng ra có thể có tác dụng tốt hơn, nói chung, 2-4 mảnh được kết nối song song. Giá của PCM1704 đắt hơn, khoảng 200 tệ một cái, cộng với việc cấp nguồn và đấu dây, đấu nối nhiều song song phức tạp hơn nhiều nên đương nhiên giá của multillel 1704 không hề rẻ. Hiệu ứng toàn diện, 100 điểm.
9. PCM1794: chip 24BIT. Sau năm 1704, chip mới hiện đã có sẵn. Nó là tác phẩm của công ty Texas Instruments BB nổi tiếng của Mỹ. Các chỉ số hoạt động đều được công nhận, và giá đắt hơn các mẫu khác gấp mấy lần. Độ chi tiết, độ động và độ phân giải hoàn hảo như 1704. Nó cũng có gu âm nhạc khá tốt, hiệu ứng âm thanh gần giống như của PCM1704. Nó thuộc về, bầu không khí thoải mái, nâng nhẹ trọng lượng, rất thoải mái và nhàn nhã, hiệu suất động của âm trầm cũng rất tốt, cảm giác nghe thoải mái, có thể là loại tĩnh và động. Tức là giá thành đắt hơn, cần nhiều đường hỗ trợ phức tạp hơn để đạt được hiệu quả lý tưởng nhất. Sau khi nghe 1704/1794 hay, âm thanh rất khó quên. Nhiều quốc gia nước ngoài sử dụng 1704/1794 làm cốt lõi, và các bộ giải mã trị giá hơn 10.000 nhân dân tệ ở khắp mọi nơi. Hơn nữa, 2 song song hoặc 2 vi sai + 2 song song (tổng cộng là 4) được sử dụng làm giải mã, để động lực của nó có thể được nhân đôi một lần nữa và dung lượng ổ đĩa hiện tại được tăng gấp đôi để đạt được kết quả tốt hơn. Âm thanh cũng dày hơn. Bán mấy chục nghìn được coi là rẻ. Bản thân PCM1794 có khả năng đầu ra dòng điện mạnh, gấp vài lần so với 1704, vì vậy một mảnh của 1794 có thể tạo ra kết quả rất tốt. Hơn nữa, bản thân chip PCM1794 được thiết kế để hỗ trợ chế độ mono song song kép và một chip 1794 được sử dụng cho một kênh. Hiệu ứng toàn diện, 100 điểm.
10. PCM1792: chip 24BIT. Mới. Các chỉ số kỹ thuật, hiệu suất và vị trí chốt của 1794 và 1792 hoàn toàn giống nhau. Sự khác biệt giữa chúng là 1794 hỗ trợ điều khiển phần cứng và 1792 hỗ trợ điều khiển phần mềm. Vì thiết kế 1792 cũng cần thêm phần mềm để viết, việc thay thế bảo hành rắc rối hơn, nên các nhà thiết kế HIFI nói chung thích dùng 1794 hoặc 1704 hơn. Những người quen thuộc với thiết kế phần mềm kỹ thuật số thích sử dụng PCM1792. Thật không may, những người sử dụng 1792 nói chung chỉ quen với các mạch kỹ thuật số và không hiểu HIFI, vì vậy hiệu quả của việc tạo ra máy 1792 là tầm thường. Kết quả là số lượng bán ra của năm 1794 gấp nhiều lần so với năm 1792. Có nhiều nhà sản xuất hơn và thiết kế mạch ngoại vi cũng trưởng thành hơn. Hiệu ứng toàn diện, 100 điểm.
11. PCM1798: chip 24BIT. 1794, 1792 và 1798 là ba anh em, và PCM1798 là phiên bản đơn giản hóa của 1794/1792, tiết kiệm chi phí hơn. Hiệu quả tổng thể là 80 điểm.
12. PCM1793: chip 24BIT. Năm 1793, DD nhỏ này không phải là chip DAC cao cấp, nhưng hiện tại cũng có nhiều người sử dụng, cũng có nhiều người hỏi mình nên mình viết ra đây, theo định vị của PCM thì con này là 2. bánh răng thấp hơn 1798, và nó cũng thuộc Để tạo ra các sản phẩm hiệu quả về chi phí, nhưng các mạch hỗ trợ xung quanh rất đơn giản và có sức chứa. Sản xuất thành công. Âm thanh phát ra không tệ, âm thanh chuẩn, không sử dụng quá nhiều linh kiện xung quanh và cách chỉnh cũng tương đối đơn giản. Một số người cho rằng nếu làm xong thì hoàn toàn có thể PK khỏi Lão Hoàng Trung 1541. Rốt cuộc, thời gian đang tiến lên. Hiệu quả tổng hợp là 60 điểm.
13. WM8741: chip 24BIT. Sản phẩm mới của Wolfson Microelectronics có chỉ số cao nhưng hiệu quả nghe nói thực tế lại kém hơn so với chỉ số kỹ thuật của anh. Nó vẫn không thể so sánh với PCM1794 / PCM1792. Nói chung, nó thuộc loại âm thanh tinh tế và ngọt ngào, với âm thanh tương đối yên bình, mang một số hương vị Âu và Anh. Một số người hoặc con chip gần nhất để mô phỏng hương vị âm nhạc. Nhưng nhược điểm là khả năng tương thích kém hơn CS4398. Nếu điều khiển phần cứng và thiết kế phần mềm không tốt lắm thì dễ xảy ra một số vấn đề lạ. Con chip này cũng giống như AD1955, thiết kế mạch và điều chỉnh của sản phẩm ảnh hưởng nhiều hơn đến âm thanh, lúc đầu tôi nghe mấy máy WM8741 làm bằng quạt, và hiệu ứng rất kém. Tuy nhiên, gần đây tôi đã nghiên cứu kỹ, nếu làm tốt việc đấu dây và chỉnh dây ngoại vi thì hiệu năng của con chip này vẫn rất tốt. "British Lotus" thích WM8741, mang hương vị của âm nhạc tương tự châu Âu, nhưng tôi chưa nghe bất kỳ tác phẩm WM8741 nào hay. Hiệu quả tổng thể là 80 điểm.
14. ESS9018: Chip 1BIT mới hỗ trợ 32 bit. Chỉ số này dẫn đầu ngành và giá hơn 300, rất đắt. Các chip đa BIT nhìn chung có trường âm tương đối mở, hiệu suất âm trầm tốt và hương vị âm nhạc mạnh mẽ. Chip 1BIT có âm vực trung cao tốt hơn, âm thanh tuyệt đẹp và độ phân giải cao, nhưng nó liên quan đến luồng BIT. Hương vị kỹ thuật số mạnh hơn chip đa BIT, âm thanh khó hơn và hiệu ứng âm trầm không tốt. như chip đa BIT. Vì vậy, trong thời đại CD 16BIT cũng có chip 1BIT, nói chung chip đa BIT cuối cùng đã chiến thắng. 1BIT có yêu cầu rất cao về cơ sở thời gian và rung động tinh thể bù nhiệt độ có thể được sử dụng để ổn định tần số. Sản phẩm mới cụ thể, vì vậy điều chỉnh vẫn chưa được tóm tắt. Vì vậy, hiệu quả tổng hợp là 90 điểm.
PCM1704 / 1794/1792 có cảm giác hiện diện thực và âm bội tự nhiên mạnh mẽ. Âm thanh tinh tế và lồi, kết cấu rất tốt và sức biểu cảm rất mạnh mẽ. Hôm nay 's hàng đầu DAC, tỷ lệ xuất hiện trong máy nhà máy CD cao cấp cao hơn rất nhiều so với các mô hình khác, nhưng các nhà thiết kế cũng rất khắt khe, và thiết kế là không tốt, và nó rất dễ dàng để làm cho tiếng ồn xấu. Nếu bạn muốn để mua các tác phẩm từ vòng tròn DIY, không nên chọn cái này.

Tính năng lớn nhất của ESS9018 là khả năng phân tích tốt! Điều này đã vượt qua "tuyệt đỉnh 1704" của chính mình, và khi tôi nghe nó, tôi cảm thấy như "cá trong ao như trăm con, và chúng đều như bơi trên không trung không có ai để dựa vào". Hiện tại, ESS đã ra mắt DAC âm thanh hàng đầu ES9018, hỗ trợ đầu vào 192K / 32bit, I2S / DSD / SPDF, DNR: 135dB / Mono, 129dB / 8ch, THD: -120dB. ESS cũng ra mắt ADC ES9102. ( THD -120dB).

Nói cách khác, PCM1704 cho âm thanh tốt hơn ESS9018 và ESS9018 có độ phân giải tốt hơn PCM1704. PCM1704 nhấn mạnh trường âm thanh mượt mà và hifi hơn, trong khi 9018 nhấn mạnh chi tiết và mật độ âm thanh và kỹ thuật số hơn.

Trong cùng điều kiện thiết kế ngoại vi, hiệu ứng âm thanh chip DAC, xếp hạng toàn diện:
Số 1: PCM1794 / PCM1792 / PCM1704. (Đây là con chip có hương vị analog tốt nhất hiện tại, con chip hàng đầu trong kỷ nguyên 24BIT và giá đắt gấp mấy lần những con sau)
Số 2: ESS9018 (chip hiện tại với các chỉ số hàng đầu, hỗ trợ chip tốc độ cao 32-bit / 500KHZ, 1BIT, và là đối thủ cạnh tranh mạnh mẽ của BB)
Hạng ba: CS43122 / CS4398 / CS4397 / CS4396. (CS43122 đã ngừng sản xuất, nếu không nó sẽ có khả năng cạnh tranh với PCM1794. Rất tiếc hiện tại chỉ có CS4398 với số lượng lớn)
Vị trí thứ 3: AD1955 (Do hiệu suất của AD1955 thay đổi nhiều theo cấp độ thiết kế, 1% mức độ hoàn thành tốt không đạt nên tạm thời xếp hạng 3, nếu thiết kế tốt có thể xếp hạng 2)
Số 3: WM8741. (Hiệu ứng âm thanh của chip này không kém hơn CS4398 nhưng khả năng tương thích kém hơn CS4398 nên xếp sau)
Số 4: PCM1702. (Một trong những con chip tốt hơn trong kỷ nguyên 20BIT. Sau cùng, Huang Zhong đã ra đời 10 năm trước , và 20BIT kém 24BIT 16 lần về chỉ số.)
Số 5: TDA1541 / TDA1547. (Con chip hàng đầu trong kỷ nguyên 16BIT. Xét cho cùng, Huang Zhong cũ cách đây 20 năm, 16BIT kém 24BIT hơn 24BIT về các chỉ số.)

https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-3559448145.51.7e8a3ed29BtgCu&id=637841209937

Chỉnh: "Nhạc Kiếm Thần" tự mình chỉnh. Đối với các sản phẩm cao cấp, mức độ điều chỉnh quyết định 50% hiệu ứng âm thanh, vì vậy tầm quan trọng được đặt lên hàng đầu. (Bộ phận âm trầm chiếm 20%, bộ phận loa tép chiếm 10%, thiết kế thùng loa chiếm 10% và thiết kế phân tần chiếm 10%)

Tất cả các loa của chúng tôi đều do chính "Music Sword God" điều chỉnh. Vì vậy, không có nghi ngờ gì về hiệu quả, hiệu quả rất đơn giản trong cùng một mức giá. Câu hỏi đặt ra lúc này là giá sản phẩm ngoại có thể bị PK giảm bao nhiêu lần. Đừng nói đến hàng nội địa, tôi hầu như chưa nghe thấy một chiếc loa nào có âm thanh hay. Nhiều bộ loa nước ngoài hơn 10.000 chiếc sử dụng hơn 100 chiếc nhưng âm thanh không tệ, vì đã được chỉnh âm kỹ lưỡng. Vì vậy, ngay cả khi cùng một đơn vị được sử dụng, nó hoàn toàn giống nhau, và âm thanh do những người khác nhau tạo ra rất khác nhau, và nó thường là hoàn toàn hai lần.

Mức độ điều chỉnh của nhà thiết kế phụ thuộc vào nhà thiết kế, sự hiểu biết về âm thanh + sự nắm bắt giai điệu thành phần + sự khác biệt của tài năng nghệ thuật + sự nắm bắt các chi tiết của quy trình sản xuất + sự hiểu biết về tính nhất quán của sản phẩm, và Sớm. Vì vậy, điều này có mối quan hệ tuyệt đối với tài năng thiết kế và sự hiểu biết, cũng giống như chúng ta không thể điều hành Liu Xiang trong 100 năm, Da Vinci không thể vẽ trong 100 năm, và Einstein không thể được nghiên cứu trong 100 năm, cùng một lý do --- Tài năng khác nhau. Vì vậy, thật may mắn khi được nghe những sản phẩm do “Nhạc Kiếm Thần” điều chỉnh.

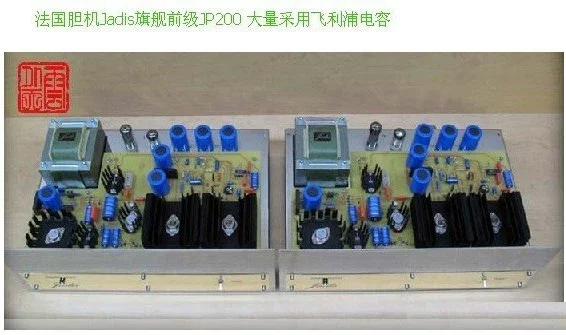

Hình ảnh bảng mạch bên trong.

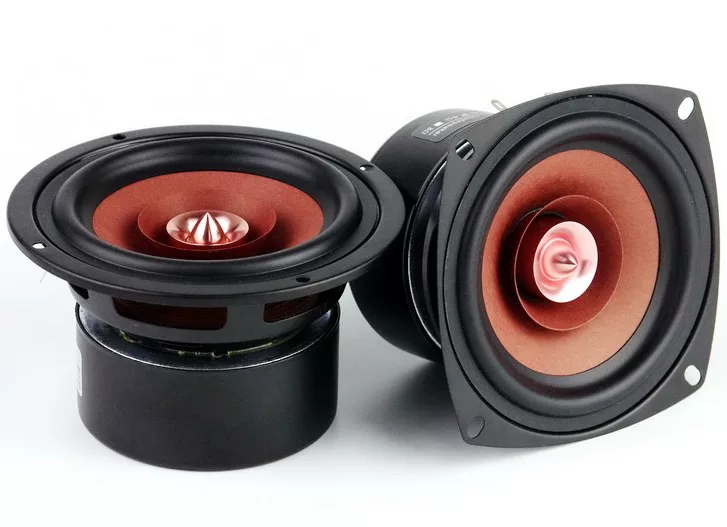

Loa nhỏ tùy chỉnh 4 inch, music Sword god, đường cong kiểm tra tần số đáp ứng tốt đáng kinh ngạc từ dữ liệu, dù sao, tôi thích nó ngay từ cái nhìn đầu tiên, hiệu suất âm trầm cao và trung cân bằng, độ nhạy cũng cao, và nó có thể đạt 89DB sau khi đóng gói. Trên thực tế, nó bị nhiễm độc ngay từ lần nghe đầu tiên.


Nhìn vào nam châm lớn của loa, hiếm có cục 4 inch nào có nam châm lớn như vậy. Nó trông đẹp như một bông hoa, và bông hoa nở rộ.

Thiết kế đầu đạn độc đáo giúp tránh được sự cố tách lớp của vỏ bọc bụi thông thường, đồng thời có thể giúp nam châm tản nhiệt và có thể chịu được lực lớn hơn. Đồng thời, giảm dòng điện xoáy trong cuộn dây giọng nói để giảm méo tiếng.

Tweeter: Loa tweeter 1 inch màu bạc. Hiệu ứng âm bổng của sáo bạc luôn tốt hơn so với sáo của Huiwei, vì vậy sáo bạc được sử dụng cho âm bổng.

Thượng Hải Yindi YDQG5-27, 4 inch, 30W, 1, đơn vị chất lỏng từ tính bằng màng phức hợp mạ vàng. Âm thanh trong và mờ, và phong cách giống nhau, ngoại trừ màng.

Mô tả sản phẩm: Bảng điều khiển tròn φ103.5, màng chắn lụa nhập khẩu, cuộn dây âm thanh nhôm nhiệt độ cao φ25, chất lỏng từ nhập khẩu Nhật Bản, nam châm hiệu suất cao φ70



Loa trầm: Hivi 5 inch. Hiệu ứng âm trầm của Swans luôn tốt hơn so với sáo bạc, vì vậy Swans được sử dụng cho âm trầm.

Dàn âm thanh 5 inch được Hivi sử dụng rất tốt, nhưng loa treble của Hivi chưa bao giờ là hài lòng nhất, thiết kế và điều chỉnh tổng thể thùng loa của Hivi’s thậm chí còn tệ hơn. Vì vậy, nhiều thương hiệu nổi tiếng của nước ngoài chọn bass của Hivi làm bộ phận của mình, các bộ phận khác được thiết kế riêng biệt, và hiệu quả cuối cùng rất khác biệt.



Đáp ứng tần số của thiết bị C5N là tuyệt vời, thiết bị có âm sắc đẹp, và công suất điều khiển dải tần, đặc biệt là công suất điều khiển tần số thấp đã được cải thiện hoàn toàn. Tần số thấp có thể đạt khoảng 56Hz ở -3dB, điều này cho thấy ưu điểm của nó trong đơn vị 5 inch.







Hivi C5N đơn vị

C5N là một loa trầm được Swans phát triển đặc biệt cho M200MKIII. Nó sử dụng màng loa composite polypropylene. Màng loa này có đặc tính tần số trung hoàn hảo và hiệu suất giọng nói tự nhiên, đồng thời độ biểu cảm động của nó cũng rất tốt, với bộ phân tần điện tử tích cực. Bộ khuếch đại công suất có thể thể hiện âm thanh tự nhiên và trong suốt đồng thời tăng cường tần số thấp sâu.

Loa trầm (loa) HiVi 5 inch rưỡi / 5,5 inch 4 ohm 350W C5N HI-FI

Sơ đồ vật lý nổ đơn vị Hivi C5N



C5N = Woofer áp dụng một số công nghệ đã được cấp bằng sáng chế của Hivi. Vòng gấp cao su hành trình dài chống mỏi được thiết kế mới mềm mại và linh hoạt. Miếng hỗ trợ định tâm tuân thủ cao có đặc điểm giảm chấn tuyệt vời và độ ổn định động. Nó phù hợp với cao Công suất và khả năng chịu nhiệt độ cao. Khung cuộn dây thoại bằng nhôm mất dòng điện xoáy và cuộn dây thoại dòng SV chịu nhiệt độ cao, hệ thống mạch từ được bảo vệ và công nghệ dịch chuyển tuyến tính hành trình dài cung cấp đầu ra âm trầm mạnh hơn và đảm bảo độ rung tuyến tính của màng loa ở công suất cao. Công nghệ dẫn động từ trường bán đối xứng (SMD) đặc biệt của Huiwei làm cho cuộn dây thoại ở trong từ trường truyền động tương đối đối xứng, do đó có được lực dẫn động cân bằng, có thể làm giảm đáng kể độ tự cảm của cuộn dây thoại để giảm sự đối đầu của EMF phía sau. giai đoạn đầu ra, phù hợp hơn cho điện tử Mạch phân tần được điều khiển trực tiếp. Bộ giảm chấn cơ học được thiết kế mới hoàn toàn phù hợp với bộ khuếch đại công suất của thiết kế phân tần điện tử chủ động, do đó các đặc tính điều khiển của loa có thể được cải thiện, âm thanh tần số thấp đầy đủ và mạnh mẽ hơn và độ méo tiếng thấp hơn. Đặc tính đáp ứng tần số của thiết bị rất tốt, âm thanh đẹp, công suất điều khiển dải tần, đặc biệt là công suất điều khiển tần số thấp đã được cải thiện toàn diện, tần số thấp có thể đạt khoảng 56Hz ở -3dB, điều này cho thấy những ưu điểm trong đơn vị 5 inch.

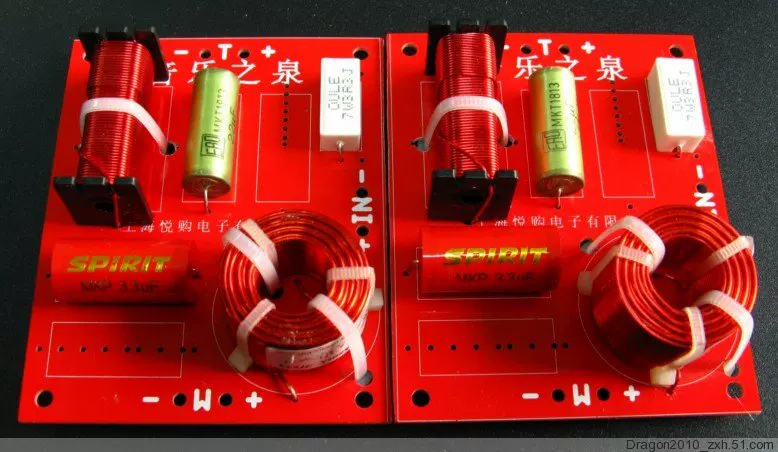

Bộ phân tần: Thần Kiếm Nhạc, bộ phân tần được thiết kế riêng biệt theo đặc tính của kèn. (Hình ảnh chỉ mang tính chất tham khảo, điều chỉnh theo đặc điểm thực tế của loa)









Hệ thống dây nội bộ:



Cáp loa đồng không oxy 7N cực kỳ tinh khiết (nghĩa là 99,99999%) cho âm thanh "quái vật" đích thực của Mỹ. Các chi tiết và năng lượng tốt hơn, tạo ra trường âm thanh trung thực hơn.





Cáp Moster / Cáp loa Monster : Sử dụng đồng không oxy có độ tinh khiết cao 7N (độ tinh khiết 99,99999%), với ống từ thông ở giữa dây , bằng sáng chế công nghệ ống từ tính độc đáo giúp âm thanh tự nhiên hơn.

Tổ tiên của dây sốt, người khổng lồ về dây nổi tiếng nhất thế giới, sản phẩm nguyên bản của quái vật monstercabl của Mỹ, dây chứng nhận tiêu chuẩn THX











Đề xuất phù hợp: Nó cũng là một bộ khuếch đại công suất do chính chúng tôi thiết kế và sản xuất.





1. Nhạc Kiếm Thần A2 (Nhạc Anh Fax A2 Giả Lập), 100W + 100W, ampli công suất nhỏ.

2. Nhạc Kiếm Thần K2 (Hercules KSA100 Giả Mỹ), 100W + 100W, ampli công suất nhỏ.

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3559448119.31.6776380cYowBuK&id=526973754897

Link tải 3000 CD nhạc Losssless: https://www.fshare.vn/folder/X3EDGWUAMZTX?token=1640688665

Link tải tầm 1000 CD nhạc Lossless bên Làng Văn: https://bodoicuho.com/trung-tam-lang-van-collection-lossless-nrg-wav

So sánh các hiệu ứng giao diện chung: (tất cả các thiết bị giải mã đều giống nhau)

Đồng trục - hiệu ứng 100%. Tất nhiên, truyền dẫn trực tiếp kỹ thuật số, hiệu quả đứng đầu. Do khả năng chống nhiễu của đồng trục kém nên khoảng cách truyền không quá 10 mét, và cáp đồng trục được che chắn tốt có thể cải thiện âm thanh.

Ưu điểm: trở kháng không đổi, dải tần truyền dẫn tương đối rộng, cáp đồng trục chất lượng cao có băng thông vài trăm MHz. Lỗi chập chờn cơ sở thời gian (Jitter) nhỏ,Sai số cơ sở thời gian của truyền đồng trục là nhỏ nhất trong số ba loại giao diện này.
Nhược điểm: Do điện áp đỉnh của nó chỉ là 0.5V nên khoảng cách truyền tải ngắn, ngay cả khi đường kết nối sử dụng cáp đồng trục 75 ohm chất lượng cao thì khoảng cách truyền tải cũng không vượt quá 10 mét.

Sợi quang - 90% có hiệu lực. Do chuyển đổi quang điện nên có thêm mức độ méo âm kỹ thuật số, nghe cảm nhận là treble hơi có lông so với đồng trục, nhưng chênh lệch không lớn. Ưu điểm là nó có thể được truyền trên một khoảng cách xa.

Ưu điểm: Kết nối cáp quang có thể cách ly điện, ngăn nhiễu kỹ thuật số truyền qua dây nối đất và giúp cải thiện tỷ lệ tín hiệu trên nhiễu của DAC. Do đó, chất lượng âm thanh của loại giao diện cáp quang này là tương đối trong suốt.
Nhược điểm: Do tín hiệu của kết nối cáp quang phải chuyển đổi hai lần bởi bộ phát và bộ thu nên sẽ sinh ra lỗi chập chờn gốc thời gian (Jitter) ảnh hưởng nghiêm trọng đến chất lượng âm thanh. 20 lần so với kết nối đồng trục Lý do tại sao giao diện cáp quang có hương vị kỹ thuật số mạnh mẽ, thiếu sức sống và thiếu quyến rũ, vì vậy trong các trường hợp bình thường, giao diện cáp quang không được lựa chọn để truyền dẫn.



USB —80 % hiệu lực. Tín hiệu kỹ thuật số đã được chuyển đổi nên sẽ xảy ra thêm một mức độ méo kỹ thuật số như sợi quang, chi tiết thính giác không tốt bằng đồng trục, cảm giác động sẽ yếu hơn. Ưu điểm là nó có thể được kết nối với nhiều thiết bị khác nhau, dễ sử dụng và có tính ứng dụng chức năng mạnh mẽ.

Giao diện kỹ thuật số cân bằng - hiệu ứng 80%. Đây là hai lần với giao diện cân bằng âm thanh, đừng nhầm lẫn nó.

Ưu điểm: Nó có độ tin cậy cao và khoảng cách truyền xa.
Nhược điểm: Dải tần làm việc hẹp, sai số chập chờn cơ sở thời gian (Jitter) khoảng 10 lần so với đường dây đồng trục.

Có thể cải thiện bao nhiêu hiệu ứng bằng cách kết nối song song nhiều chip DAC:



Nhiều khách hàng hỏi, 2 hoặc 4 đấu nối song song có thể cải thiện được bao nhiêu hiệu quả? Hiệu số giữa 4 mảnh 16BIT song song và 1 mảnh 24BIT là bao nhiêu?

Sử dụng song song DACs có thể tăng số lượng bit tương đương, cải thiện độ chính xác của quá trình chuyển đổi và khôi phục độ dày và độ mạnh của âm nhạc. Khi sử dụng song song các DAC , tỷ lệ tín hiệu trên nhiễu và dải động sẽ tăng lên, độ méo tiếng sẽ giảm đi, và các lỗi khác nhau sẽ được tính trung bình và giảm bớt. Có nhiều cách kết nối song song, với các phong cách hơi khác nhau.

Nói chung: Độ chính xác chuyển đổi DAC thứ 2 18 bit tương đương với kết nối song song . DAC 19 'bit ,. DAC thứ 4 20 bit độ chính xác tương đương với bộ chuyển đổi song song 23 là' bit và DAC thứ 8 20 bit độ chính xác tương đương với bộ chuyển đổi song song 24 'bit , v.v. Trước khi DAC 24 bit như PCM1704 xuất hiện, độ chính xác chuyển đổi 24 bit của âm thanh kỹ thuật số cao cấp có được bằng cách sử dụng song song nhiều DAC . Vì vậy 4 kết nối song song 16 bit tương đương với hiệu ứng 19 bit.

Theo quan điểm của tai người, sự khác biệt không thể lớn bằng sự khác biệt về số lượng các chỉ số kỹ thuật. Điều này hoàn toàn khác với CPU máy tính, 2 con chạy song song tốc độ có thể tăng lên 50% -100%. Chỉ số kỹ thuật của 24BIT cao hơn 16 lần so với 20BIT (nghĩa là từ 2 đến lũy thừa thứ 4) và chỉ số kỹ thuật của 24BIT cao hơn 1024 lần so với 16BIT. Nhưng độ nhạy của tai người với âm thanh là logarit của LOG, vì vậy sau khi 2 chip song song, hiệu quả nghe thực tế được cải thiện khoảng 10%.

Vì vậy: 2 song song, tăng khoảng 10%. Sự cải thiện của kết nối 4 song song thậm chí còn ít hơn, khoảng + 5%. 8 song song, khoảng + 2,5%. Số lượng mảnh càng nhiều thì thính giác thực tế càng được cải thiện, nhìn chung 4-8 sẽ được kết nối song song, nếu không có thể tăng chi phí vốn do tăng các khía cạnh khác. Do đó, với nhiều DAC kết nối song song, cảm giác nghe thực tế không được cải thiện nhiều như nhiều người tưởng tượng, nhiều trong số đó dành cho nhu cầu quảng cáo thương mại.

Giới thiệu chip giải mã: (không theo thứ tự cụ thể)





Nhiều người hâm mộ đang loay hoay tìm bộ giải mã nào phù hợp với mình nhất nên mình sẽ giới thiệu một số kiến thức của mình để mọi người tiện lựa chọn, tất nhiên cũng mong các chuyên gia đến tận tình hướng dẫn, mình cũng đang tìm tòi và nghiên cứu. Con chip giải mã được xếp hạng PCM1794 / PCM1794 là 100 điểm.

Các chip giải mã cao cấp phổ biến hơn như sau:

Miễn là các mô hình sau đây có thể được thiết kế, điều chỉnh và hoàn thiện tốt, chúng đều có thể tạo ra âm thanh. Chỉ số của chip không cho biết chất lượng của âm thanh. Điều quan trọng phụ thuộc vào thiết kế của các mạch khác xung quanh nó, quyết định chất lượng của âm thanh đầu ra cuối cùng. Những giải thích về giọng nói sau đây dựa trên thiết kế của "Thần Kiếm Âm Nhạc" để đạt được khả năng điều chỉnh cùng cấp độ. Nó không được bao gồm hoặc đảm bảo. Các thương hiệu khác có thể đạt được hiệu quả tương tự với cùng một con chip. Tôi không nghĩ rằng có quá nhiều mô hình đã vượt qua bài kiểm tra. Nếu bị phát hiện là giống với của chúng tôi, thì đó chắc chắn là một phiên bản vi phạm bản quyền.


1. TDA1541: chip 16BIT. Vua đầu đĩa CD của Philips, được sử dụng rộng rãi. Mặc dù nó là 16BIT, nhưng hiệu ứng đã đạt hạng nhất cách đây 15 năm, âm trung trầm ấm và quyến rũ, và âm nhạc đầy hương vị. Nó thuộc loại ấm và ngọt, thích hợp với nhạc cổ điển, nghe giọng người, là loại hay nhất trong số này. Nhược điểm là sức mạnh và động lực giảm mỏng hơi thiếu do giới hạn của 16BIT, nhưng nó không phải là xấu. Nó rất dễ dàng để thực hiện và thành công. Nó thuộc về Huang Zhong cũ. Một số người cho rằng nó ngon và rất thích hương vị. Tôi đoán rằng thiết bị xung quanh anh ta không được tốt lắm, âm thanh tương đối cứng, và phong cách âm thanh mềm mại và ấm áp có tác dụng tốt đối với thiết bị âm thanh cứng. Nhưng nếu nó được trang bị những thiết bị cao cấp hơn, chẳng hạn như thiết bị kiếm sĩ âm nhạc của chúng tôi, thì những sai sót của 1541 sẽ lộ ra rõ ràng. Cá nhân tôi cảm thấy rằng độ phân giải của âm bổng là không đủ, và độ trong suốt, cảm hứng và độ vang do các thiết bị cao cấp tạo ra là rất thiếu. Âm trung ấm nhưng thiếu hơi, không cộng hưởng được, có cảm giác hơi rung nội tạng, âm trung thân thiện. Âm trầm tương đối tốt, thuộc loại lỏng hơn, có người thích nhưng theo mình thì có khả năng hơn và phù hợp với sở thích của đa số khách hàng hơn. Hiệu quả chung là 55 điểm.

2. TDA1547: chip 18BIT. Phiên bản nâng cấp 1541 có các chỉ số cao hơn nhưng Philips và các hãng sản xuất lớn cảm thấy chưa ổn nên vẫn tiếp tục sử dụng 1541. Nhiều người hâm mộ cảm thấy hương vị âm nhạc không tốt bằng 1541, vì vậy dù chỉ số này cao nhưng hiệu quả thực tế chưa chắc đã tốt hơn 1541. Ngày càng ít nhà sản xuất sử dụng và độ chín của thiết kế mạch hỗ trợ ngoại vi tương đối thấp. Hiệu quả chung là 55 điểm.

3. PCM57: chip 18BIT. Một thế hệ kinh điển, sử dụng rất nhiều máy móc. Tôi không có nhiều nghiên cứu về điều này. Nó cũng là một con chip cũ hơn, hỗ trợ song song nhiều chip.

3. PCM63: chip 20BIT. Một thế hệ kinh điển, sử dụng rất nhiều máy móc. Tôi không có nhiều nghiên cứu về điều này. Nó cũng là một con chip cũ hơn, hỗ trợ song song nhiều chip.

4. AD1955: chip 24BIT. Một con chip khiến người ta vừa yêu vừa ghét. Độ chi tiết và độ động rất tốt, cảm giác năng lượng tốt, ngoại trừ PCM1704 / 1794, có lẽ có thể so sánh chi tiết / động lực / độ phân giải, và nó thuộc loại dữ dội. Nhưng có người cho rằng âm thanh như nước sôi, thiếu nhạc tính, dù sao điều này cũng có cái giá của nó. Nhưng mình thấy cái này đời 1955 khó làm tốt. Cao độ dễ bị rè. Mình nghe nói mấy con AD1955 không hay, tất cả đều quá chói và chói + thiếu chất nhạc. Mình chưa nghe một trường hợp thành công trong thời điểm hiện tại. Theo đánh giá của người hâm mộ, phiên bản "Yutian" của năm 1955 là tốt, nhưng giá cả lại rất hời. Thiết kế của AD1955 cần lập trình được bằng phần mềm, nếu chỉ sử dụng phần cứng thì khó có thể phát huy hết ưu điểm. Hiệu quả tổng thể là 60-90 điểm, tùy thuộc vào thiết kế mạch. Giọng vàng Nhật thích AD1955.

5. CS4397: chip 24BIT. Chip công ty pha lê mỹ, dòng main cao cấp. Âm thanh trung tính, âm nhạc lôi cuốn, độ phân giải và độ động cao hơn TDA1541, và gu âm nhạc cao hơn AD1955, nằm giữa kiểu dáng của 1541 và 1955. Đặc điểm này giúp âm thanh dày hơn, âm bổng tinh tế nhất, thuộc loại trung tính và ấm hơn, âm thanh ngọt ngào. Một số lượng lớn các máy nổi tiếng được lựa chọn, chẳng hạn như máy MBO của Hoa Kỳ, với nhiều dòng tham khảo và thiết kế trưởng thành. 4397 là một bàn chân lớn. Hiệu quả tổng thể là 75 điểm.

CS4390: chip 24BIT. Âm thanh có vị ngon, thuộc loại càng nghe càng thích, âm thanh êm dịu, cảm giác nhạc mạnh mẽ, thuộc thể loại nhạc Châu Âu. Hiệu quả tổng thể là 75 điểm.

CS4396: chip 24BIT. Độ động âm tốt, bass chắc và có lực, treble cũng phân giải tốt mình rất thích, thuộc kiểu dáng của Mỹ và có độ động, khá phong cách AD1955. Hiệu quả tổng thể là 80 điểm.

6. CS43122: chip 24BIT. Nó tốt hơn 2 điểm so với công suất khử loãng treble của CS4397, âm trung 1 điểm, kết cấu âm trầm 1 điểm, hiệu ứng thực tế tốt hơn 10%, và âm sắc có chút khác biệt. Đó là nhãn hiệu hàng đầu của công ty pha lê năm đó. Con chip hiện đang được sản xuất. Hiệu quả chung là 90 điểm.

7. CS4398: chip 24BIT. Con chip mới ra mắt sau khi CS43122 bị ngừng sản xuất hiện là mẫu máy chủ lực của Crystal Company . Phong cách âm thanh tương tự như CS43122, và giờ đây nó đang sát cánh cùng CS4397 trên thị trường chip giải mã DAC. Mạch xung quanh được thiết kế và tính năng động hoàn toàn không thua kém các chip có chỉ số cao hơn như PCM1704 / 1794. Giọng thể hiện: ấm và tinh tế, có lẽ là tinh tế nhất trong số chip này, nghe hát rất hay, đầy cảm xúc, độ chi tiết tốt, các chỉ số động cũng rất cao, mềm có độ cứng. 4398 là chân nhỏ. Hiệu quả tổng thể là 80 điểm.

8. PCM1702: Chip 20BIT là phiên bản đầu tiên của PCM1704, giá thành không cao, âm thanh tương tự hơn, âm trung dày và ấm, độ phân giải không cao lắm, tương đương với phiên bản giản lược của 24BIT PCM1704, và dòng ra không lớn nên cần nhiều chip có thể kết nối song song để đạt hiệu quả tốt. Nói chung, 2-4 chip được kết nối song song, có khoảng 7 công suất thành công của PCM1704. Bởi vì chip 1702 không đắt khoảng 20 NDT, nhiều DAC tầm trung đã được sử dụng cách đây 10 năm. 70 điểm.

8. PCM1704: chip 24BIT, đây là thương hiệu hàng đầu trước khi 1794/1792 ra mắt. Bản thân bên trong có 2 chip 23BIT đầu ra cân bằng hoàn toàn nên hiệu ứng rất mạnh. Ví dụ, Maijingtu MX-5000, vua của các đầu đĩa CD, được sử dụng rộng rãi. Con chip cũ có thiết kế hỗ trợ ngoại vi hoàn thiện và hiệu quả thực tế khó có thể phân biệt được đâu là con chip 1794 mới. Có vẻ như tôi phải kiếm hơn 2500, và Rite kiếm được 8000 nhân dân tệ, và giá cả đắt hơn. Âm thanh rất êm dịu, độ nảy bass tốt, năng lượng vừa đủ, độ động sắc nét, thuộc kiểu dáng hầm hố hơn. Giọng hát không bị thô và khả năng biểu diễn thanh nhạc cũng rất tốt, có độ cứng và mềm mại. Nhược điểm là dòng ra tương đối nhỏ, chỉ vài miliampe, vì vậy sau khi kết nối song song nhiều mảnh, tăng dòng ra có thể có tác dụng tốt hơn, nói chung, 2-4 mảnh được kết nối song song. Giá của PCM1704 đắt hơn, khoảng 200 tệ một cái, cộng với việc cấp nguồn và đấu dây, đấu nối nhiều song song phức tạp hơn nhiều nên đương nhiên giá của multillel 1704 không hề rẻ. Hiệu ứng toàn diện, 100 điểm.

9. PCM1794: chip 24BIT. Sau năm 1704, chip mới hiện đã có sẵn. Nó là tác phẩm của công ty Texas Instruments BB nổi tiếng của Mỹ. Các chỉ số hoạt động đều được công nhận, và giá đắt hơn các mẫu khác gấp mấy lần. Độ chi tiết, độ động và độ phân giải hoàn hảo như 1704. Nó cũng có gu âm nhạc khá tốt, hiệu ứng âm thanh gần giống như của PCM1704. Nó thuộc về, bầu không khí thoải mái, nâng nhẹ trọng lượng, rất thoải mái và nhàn nhã, hiệu suất động của âm trầm cũng rất tốt, cảm giác nghe thoải mái, có thể là loại tĩnh và động. Tức là giá thành đắt hơn, cần nhiều đường hỗ trợ phức tạp hơn để đạt được hiệu quả lý tưởng nhất. Sau khi nghe 1704/1794 hay, âm thanh rất khó quên. Nhiều quốc gia nước ngoài sử dụng 1704/1794 làm cốt lõi, và các bộ giải mã trị giá hơn 10.000 nhân dân tệ ở khắp mọi nơi. Hơn nữa, hãy sử dụng 2 song song hoặc 2 vi sai + 2 song song (tổng cộng là 4) để giải mã, để động lực của nó có thể được nhân đôi một lần nữa và dung lượng ổ đĩa hiện tại được tăng gấp đôi để đạt được kết quả tốt hơn. Âm thanh cũng dày hơn. Bán rẻ mấy chục nghìn. Bản thân PCM1794 có khả năng đầu ra dòng điện mạnh, gấp vài lần so với 1704, vì vậy một mảnh của 1794 có thể tạo ra kết quả rất tốt. Hơn nữa, bản thân chip PCM1794 được thiết kế để hỗ trợ chế độ mono song song kép và một chip 1794 được sử dụng cho một kênh. Hiệu ứng toàn diện, 100 điểm.

10. PCM1792: chip 24BIT. Mới. Các chỉ số kỹ thuật, hiệu suất và vị trí chốt của 1794 và 1792 hoàn toàn giống nhau. Sự khác biệt giữa chúng là 1794 hỗ trợ điều khiển phần cứng và 1792 hỗ trợ điều khiển phần mềm. Vì thiết kế 1792 cũng cần thêm phần mềm để viết, việc thay thế bảo hành rắc rối hơn, nên các nhà thiết kế HIFI nói chung thích dùng 1794 hoặc 1704 hơn. Những người quen thuộc với thiết kế phần mềm kỹ thuật số thích sử dụng PCM1792. Thật không may, những người sử dụng 1792 nói chung chỉ quen với các mạch kỹ thuật số và không hiểu HIFI, vì vậy hiệu quả của việc tạo ra máy 1792 là tầm thường. Kết quả là số lượng bán ra của năm 1794 gấp nhiều lần so với năm 1792. Có nhiều nhà sản xuất hơn và thiết kế mạch ngoại vi cũng trưởng thành hơn. Hiệu ứng toàn diện, 100 điểm.

11. PCM1798: chip 24BIT. 1794, 1792 và 1798 là ba anh em, và PCM1798 là phiên bản đơn giản hóa của 1794/1792, tiết kiệm chi phí hơn. Hiệu quả tổng thể là 80 điểm.

12. PCM1793: chip 24BIT. Năm 1793, DD nhỏ này không phải là chip DAC cao cấp, nhưng hiện tại cũng có nhiều người sử dụng, cũng có nhiều người hỏi mình nên mình viết ra đây, theo định vị của PCM thì con này là 2. bánh răng thấp hơn 1798, và nó cũng thuộc Để tạo ra các sản phẩm hiệu quả về chi phí, nhưng các mạch hỗ trợ xung quanh rất đơn giản và có sức chứa. Sản xuất thành công. Âm thanh phát ra không tệ, âm thanh chuẩn, không sử dụng quá nhiều linh kiện xung quanh và cách chỉnh cũng tương đối đơn giản. Một số người cho rằng nếu làm xong thì hoàn toàn có thể PK khỏi Lão Hoàng Trung 1541. Rốt cuộc, thời gian đang tiến lên. Hiệu quả tổng hợp là 60 điểm.

13. WM8741: chip 24BIT. Sản phẩm mới của Wolfson Microelectronics có chỉ số cao nhưng hiệu quả nghe nói thực tế lại kém hơn so với chỉ số kỹ thuật của anh. Nó vẫn không thể so sánh với PCM1794 / PCM1792. Nói chung, nó thuộc loại âm thanh tinh tế và ngọt ngào, với âm thanh tương đối yên bình, mang một số hương vị Âu và Anh. Một số người hoặc con chip gần nhất để mô phỏng hương vị âm nhạc. Nhưng nhược điểm là khả năng tương thích kém hơn CS4398. Nếu điều khiển phần cứng và thiết kế phần mềm không tốt lắm thì dễ xảy ra một số vấn đề lạ. Con chip này cũng giống như AD1955, thiết kế mạch và điều chỉnh của sản phẩm ảnh hưởng nhiều hơn đến âm thanh, lúc đầu tôi nghe mấy máy WM8741 làm bằng quạt, và hiệu ứng rất kém. Tuy nhiên, gần đây tôi đã nghiên cứu kỹ, nếu làm tốt việc đấu dây và chỉnh dây ngoại vi thì hiệu năng của con chip này vẫn rất tốt. "British Lotus" thích WM8741, mang hương vị của âm nhạc tương tự châu Âu, nhưng tôi chưa nghe bất kỳ tác phẩm WM8741 nào hay. Hiệu quả tổng thể là 80 điểm.

14. ESS9018: Chip 1BIT mới hỗ trợ 32 bit. Chỉ số này dẫn đầu ngành và giá hơn 300, rất đắt. Các chip đa BIT nhìn chung có trường âm tương đối mở, hiệu suất âm trầm tốt và hương vị âm nhạc mạnh mẽ. Chip 1BIT có âm vực trung cao tốt hơn, âm thanh tuyệt đẹp và độ phân giải cao, nhưng nó liên quan đến luồng BIT. Hương vị kỹ thuật số mạnh hơn chip đa BIT, âm thanh khó hơn và hiệu ứng âm trầm không tốt. như chip đa BIT. Vì vậy, trong thời đại CD 16BIT cũng có chip 1BIT, nói chung chip đa BIT cuối cùng đã chiến thắng. 1BIT có yêu cầu rất cao về cơ sở thời gian và rung động tinh thể bù nhiệt độ có thể được sử dụng để ổn định tần số. Sản phẩm mới cụ thể, vì vậy điều chỉnh vẫn chưa được tóm tắt. Vì vậy, hiệu quả tổng hợp là 90 điểm.

PCM1704 / 1794/1792 có cảm giác hiện diện thực và âm bội tự nhiên mạnh mẽ. Âm thanh tinh tế và lồi, kết cấu rất tốt và sức biểu cảm rất mạnh mẽ. Hôm nay 's hàng đầu DAC, tỷ lệ xuất hiện trong máy nhà máy CD cao cấp cao hơn rất nhiều so với các mô hình khác, nhưng các nhà thiết kế cũng rất khắt khe, và thiết kế là không tốt, và nó rất dễ dàng để làm cho tiếng ồn xấu. Nếu bạn muốn để mua các tác phẩm từ vòng tròn DIY, không nên chọn cái này.

Tính năng lớn nhất của ESS9018 là khả năng phân tích tốt! Điều này đã vượt qua "tuyệt đỉnh 1704" của chính mình, và khi tôi nghe nó, tôi cảm thấy như "cá trong ao như trăm con, và chúng đều như bơi trên không trung không có ai để dựa vào". Hiện tại, ESS đã ra mắt DAC âm thanh hàng đầu ES9018, hỗ trợ đầu vào 192K / 32bit, I2S / DSD / SPDF, DNR: 135dB / Mono, 129dB / 8ch, THD: -120dB. ESS cũng ra mắt ADC ES9102. ( THD -120dB).

Nói cách khác, PCM1704 cho âm thanh tốt hơn ESS9018 và ESS9018 có độ phân giải tốt hơn PCM1704. PCM1704 nhấn mạnh trường âm thanh mượt mà và hifi hơn, trong khi 9018 nhấn mạnh chi tiết và mật độ âm thanh và kỹ thuật số hơn.



Trong cùng điều kiện thiết kế ngoại vi, hiệu ứng âm thanh chip DAC, xếp hạng toàn diện:

Số 1: PCM1794 / PCM1792 / PCM1704. (Đây là con chip có hương vị analog tốt nhất hiện tại, con chip hàng đầu trong kỷ nguyên 24BIT và giá đắt gấp mấy lần những con sau)

Số 2: ESS9018 (chip hiện tại với các chỉ số hàng đầu, hỗ trợ chip tốc độ cao 32-bit / 500KHZ, 1BIT, và là đối thủ cạnh tranh mạnh mẽ của BB)

Hạng ba: CS43122 / CS4398 / CS4397 / CS4396. (CS43122 đã ngừng sản xuất, nếu không nó sẽ có khả năng cạnh tranh với PCM1794. Rất tiếc hiện tại chỉ có CS4398 với số lượng lớn)

Vị trí thứ 3: AD1955 (Do hiệu suất của AD1955 thay đổi nhiều theo cấp độ thiết kế, 1% mức độ hoàn thành tốt không đạt nên tạm thời xếp hạng 3, nếu thiết kế tốt có thể xếp hạng 2)

Số 3: WM8741. (Hiệu ứng âm thanh của chip này không kém hơn CS4398 nhưng khả năng tương thích kém hơn CS4398 nên xếp sau)

Số 4: PCM1702. (Một trong những con chip tốt hơn trong kỷ nguyên 20BIT. Sau cùng, Huang Zhong đã ra đời 10 năm trước , và 20BIT kém 24BIT 16 lần về chỉ số.)

Số 5: TDA1541 / TDA1547. (Con chip hàng đầu trong kỷ nguyên 16BIT. Xét cho cùng, Huang Zhong cũ cách đây 20 năm, 16BIT kém 24BIT hơn 24BIT về các chỉ số.)

Gia súc gây sốt, có 4 loại thường được sử dụng, đó là: gia súc E / bò R / bò vòng / bò C. Hãy nói về sự khác biệt trong tác động của chúng đối với âm thanh dựa trên các đặc điểm tương ứng của chúng.

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3559448119.26.7d9c1b68DLhUnc&id=644485253569

Loại EI: Là loại được sử dụng phổ biến và thông dụng nhất, cấu trúc đơn giản, ưu điểm của nó là dễ gia công và chế tạo, cuộn dây thuận tiện, giá thành rẻ và hiệu suất chống bão hòa tốt. Nhược điểm là rò rỉ từ thông lớn, khối lượng và trọng lượng dưới cùng một công suất quá lớn, hiệu suất chuyển đổi tương đối thấp.
Âm sắc của biến áp EI dày và phong phú, ấm áp và êm dịu, mức độ trường âm thanh và độ phân giải chi tiết ở mức trung bình. Khi sử dụng phương pháp quấn phân lớp và phân đoạn đặc biệt (còn gọi là phương pháp quấn sốt), độ chi tiết và độ phân giải được cải thiện đáng kể, đồng thời khả năng kéo dài tần số cao cũng rất tốt, điều này khác với các loại Máy biến điện lực khác. Nếu thêm một số biện pháp cải tiến phụ trợ để khắc phục những khuyết điểm của nó trong quá trình sử dụng như lắp thêm vỏ che chắn, sử dụng lõi sắt chất lượng cao và dây đồng không oxy, phương pháp quấn dây khoa học và hợp lý,… thì thiết bị điện tử thô sơ và cổ xưa nhất này là vẫn rất xuất sắc. Nhiều máy móc nổi tiếng thế giới, chẳng hạn như Mai Jingtu, đã kiên quyết sử dụng thành phần truyền thống này. Việc sản xuất bộ khuếch đại ống cổ điển cũng đã sử dụng nó. Thích hợp cho những tín đồ DIY thích "đẹp" trong gu nghe.



Máy biến áp hình xuyến: Là sản phẩm được phát triển sau máy biến áp loại C, có từ tính ngắn mạch, hiệu suất cao, tổn thất đồng và tổn hao sắt ít hơn máy biến áp loại EI, kích thước và trọng lượng nhỏ, dễ lắp đặt và sử dụng. Nhược điểm là chi phí sản xuất tương đối cao và hiệu suất chống bão hòa DC kém.
Biến áp hình xuyến được làm mới, tươi sáng và có màu sắc mạnh mẽ, đồng thời mức trường âm thanh, độ phân giải chi tiết và cảm giác tốc độ tốt hơn so với loại EI. Tuy nhiên, nó thua kém loại EI về độ dày của âm thanh và độ ấm của tần số trung gian. Vì máy biến áp hình xuyến có một số đặc tính hiệu suất tuyệt vời nên chúng được sử dụng rộng rãi trong các loại bộ khuếch đại công suất. Tuy nhiên, do khả năng chống bão hòa DC của biến áp hình xuyến kém, dễ sinh nhiễu nên việc ứng dụng trong một số ampli công suất hàng đầu phải chịu một số hạn chế nhất định, đặc biệt là một số ampli công suất loại A thuần túy. Trong những năm gần đây, do tiến bộ công nghệ, khuyết điểm cố hữu này của máy biến áp hình xuyến dần được cải thiện, số lượng máy biến áp hình xuyến trên một số ampli công suất cao cấp ở nước ngoài ngày càng nhiều.


Máy biến áp loại R: Đây là một loại biến áp tuyệt vời hơn được phát triển sau những năm 1990. Nó được phát minh bởi Fumio Kitamura, chủ tịch của Kitamura Electromechanical Co., Ltd., Nhật Bản. Máy biến áp loại R có tất cả các ưu điểm của máy biến áp hình xuyến:
1. Rò rỉ từ thông cực kỳ nhỏ, chỉ bằng khoảng 1/10 so với máy biến áp loại EI và khoảng 1/5 so với máy biến áp loại C.
2. Tổn thất thấp và tăng nhiệt độ thấp Mức tăng nhiệt độ chỉ bằng 1/2 so với biến áp EI dưới cùng công suất.
3. Đặc tính tần số tốt: Máy biến áp hình R cho thấy dòng điện không tải và tổn thất không tải rất nhỏ khi làm việc ở tần số trung gian (400Hz), và cường độ của nó thậm chí có thể đạt đến giá trị khi làm việc ở tần số 50Hz; Máy biến áp hình chữ R Hoạt động trong dải âm thanh Tại thời điểm đó, nó thể hiện hiệu suất biên độ-tần số tốt hơn bất kỳ loại biến áp nào khác: độ méo dạng sóng điện áp <0,2%, đáp ứng tần số <1dB.

Những khuyết điểm của máy biến áp kiểu R cũng giống như máy biến áp hình xuyến nhưng hiệu suất chống bão hòa DC kém! Thứ hai, giá thị trường hiện nay vẫn còn tương đối đắt, dưới cùng một công suất thì giá của nó gấp đôi loại EI và đắt hơn 1/3 so với loại nhẫn.
Biến áp kiểu R có âm thanh rất đầy đủ và chắc chắn, và nhạc cụ có kết cấu tốt, với độ phân giải và độ chuyển tiếp tốt hơn so với biến áp hình xuyến. Tần số thấp có hiệu suất rõ ràng hơn so với các máy biến áp khác. Nhưng âm thanh lạnh và đẹp, đáy âm nhẹ hơn và tần số trung gian tương đối mỏng. So với máy biến áp hình xuyến có cùng công suất, cảm giác âm lượng tần số thấp dường như ít hơn. Độ sâu lặn cũng không tốt. Đồng thời, máy biến áp kiểu R có hiệu suất chống bão hòa DC kém hơn do các khuyết tật vật lý trong kết cấu.

Tóm lại: Trong thiết kế và sản xuất của chúng tôi, nói chung các sản phẩm công suất cao sử dụng bò vòng. Công suất vừa và nhỏ, chẳng hạn như DAC / preamp / etc., Sử dụng E cow hoặc ring cow nhiều hơn. Bằng cách này, khi kết hợp với âm thanh sau, âm thanh sẽ phù hợp hơn. R Niu Tôi nghĩ rằng phía dưới của âm thanh tương đối mỏng, tôi luôn luôn không thích sử dụng nó quá nhiều.

Vãi gu gồ dịch.

Sent from Redmi Note 10 (4G) via nextVOZ

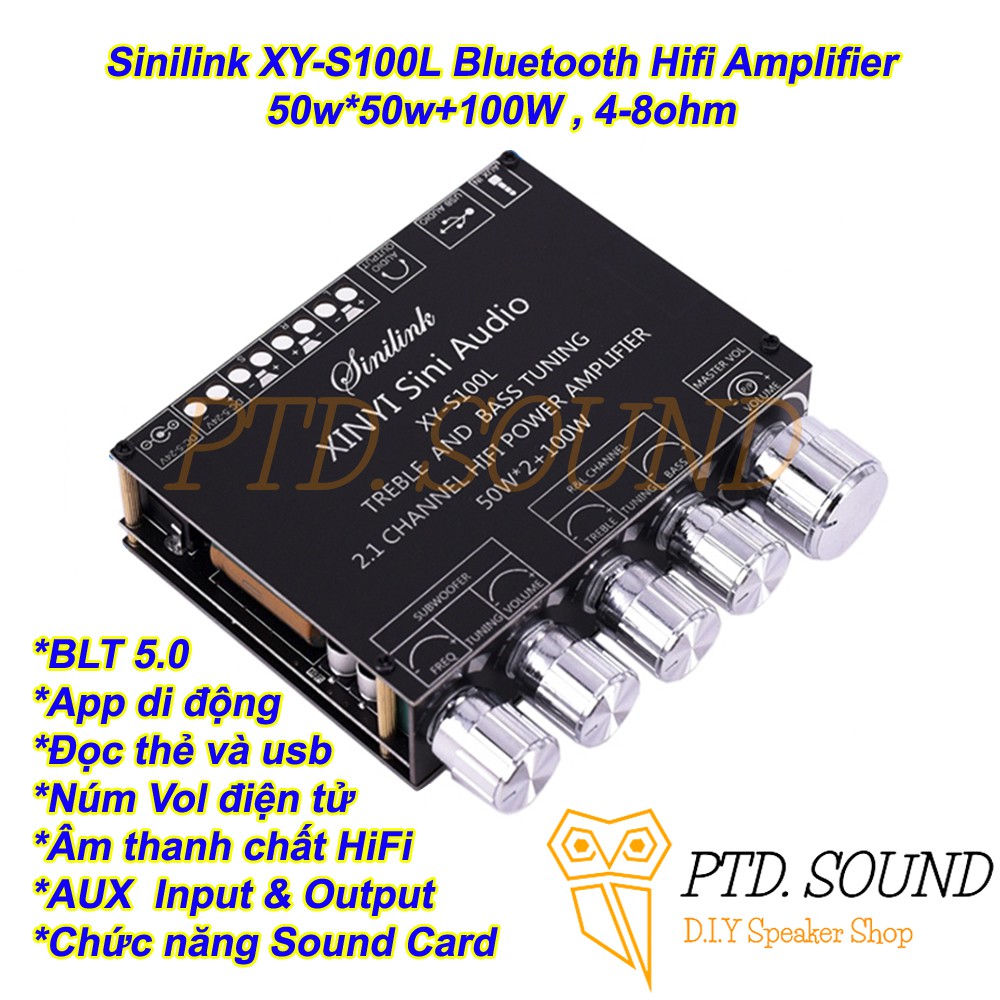

Amply của hãng SiniLink dùng Class D TDA3116 nổi tiếng là "quốc dân" mà giá khá rẻ, tầm 200-300k mà có cổng USB làm Sound Card, điều khiển qua ứng dụng, có Bluetooth 5.0....

Giá rẻ phần lớn vì họ không dùng vỏ nhôm chứ tính năng thì khá ổn, SNR khá cao.

Riêng cái vỏ nhôm tầm 500k-2 triệu/vỏ nhôm rồi, nên làm đôn giá thành lên cao.

SiniLink thì dòng H cao hơn và chống nhiẽu tốt hơn dòng L ở dưới, giá chỉ cao hơn vài chục ngàn, nên mua dòng H sẽ tốt hơn.

Hãng này làm nhiều mức công suất 2x50w, 2x100w.

Nên mua của SiniLink còn hơn là mấy dòng Amply Bluetooth 2x300w bán tầm 300k, vì dòng Sinilink dùng TDA3116 cao cấp hơn rất nhiều và chỉ số SNR cao hơn rất nhiều.

Mấy dòng Amply Bluetooth 2x300w chỉ số SNR cực kỳ thấp, nên chỉ tốn điện là chính chứ không tạo ra độ to của âm thanh được, đâu đó tầm 70-75dB thôi.

Mà chỉ số dB là độ to của âm thanh rất quan trọng, ví dụ 1 amply 100W có SNR là 100dB, thì amply 200W chỉ tạo ra độ lớn SNR là 103dB thôi đó. Chỉ chênh 3dB mà phải cần công suất âm thanh gấp 2 lần. Do dB là chỉ số tính bằng hàm logarit.

Lưu ý là SiniLink họ bán giá rẻ vì họ bán bo mạch nhưng họ không bắt vít sẵn, về tự bắt vít theo hướng dẫn, từ đó giảm giá thành sản phẩm.

Và SiniLink có amply nhiều mức công suất, như 15W, 2x50w, 2x100w và cả loại Amply 2.1 nữa.

Thường thì loại có mã là XY là có đầy đủ nút chỉnh âm lượng, bass, treble. Còn loại có ký hiệu H là dòng cao cấp hơn, có lớp chống nhiễu. Còn dòng L là dòng giá rẻ hơn vài chục ngàn và cắt giảm linh kiện.

Ký hiệu S là hỗ trợ 2.1 hoặc 5.1 vì S là ký hiệu của loa Sub.

Dòng T và dòng AP là ký hiệu của dòng hỗ trợ cổng USB và USB Sound Card.

Ký hiệu dòng AP là chỉ có 1 nút chỉnh âm lượng, còn bass hoặc treble có thể chỉnh trong ứng dụng Bluetooth độc quyền của họ. Còn dòng T là hỗ trợ cả USB và Sound Card và có cả nút chỉnh bass, treble.

Ví dụ dòng XY-T100H là họ dùng 2 cái TPA3116 có mức công suất cho amply 2 kênh là 2x100w ở 4 ohm. Và họ cũng tùy biến 1 dòng khác cũng dùng 2 cái TPA3116 để tạo ra amply 2.1 bằng cách giảm công suất 2 kênh còn 2x50W, như vậy còn dư 100W dùng cho loa Sub là dòng XY-S100H.

Ngoài ra còn có dòng ZK và ZT là cắt giảm cái cổng USB và USB để làm sound card cho máy tính và iOS hoặc Android.

Nếu thích nghe nhạc vàng, thì lấy dòng Sinilink XY-100H là oki nhất, vì nghe nhạc vàng thì ưu tiên amply 2 kênh thôi, khi nào thích nhạc sàn thì mới lấy dòng có hỗ trợ 2.1 là loa Sub XY-S100H.

Người ta hay nói là "Nhất điện, nhì phòng, tam kê, tứ kệ", trong đó việc xử lý để tránh nhiễu dòng điện là quan trọng nhất.

Thực tế kiểm tra với đường điện 220V ở 1 hộ gia đình sẽ nhiễu như loa phường như thế này, chẳng qua bình thường không có thiết bị đo nên chủ quan là cứ nghĩ nguồn điện 220V là nguồn điện sạch. Như vậy mới thấy 90% những người mới chơi âm thanh đang mắc sai lầm lớn về nguồn điện sạch 220V trong gia đình thế nào.

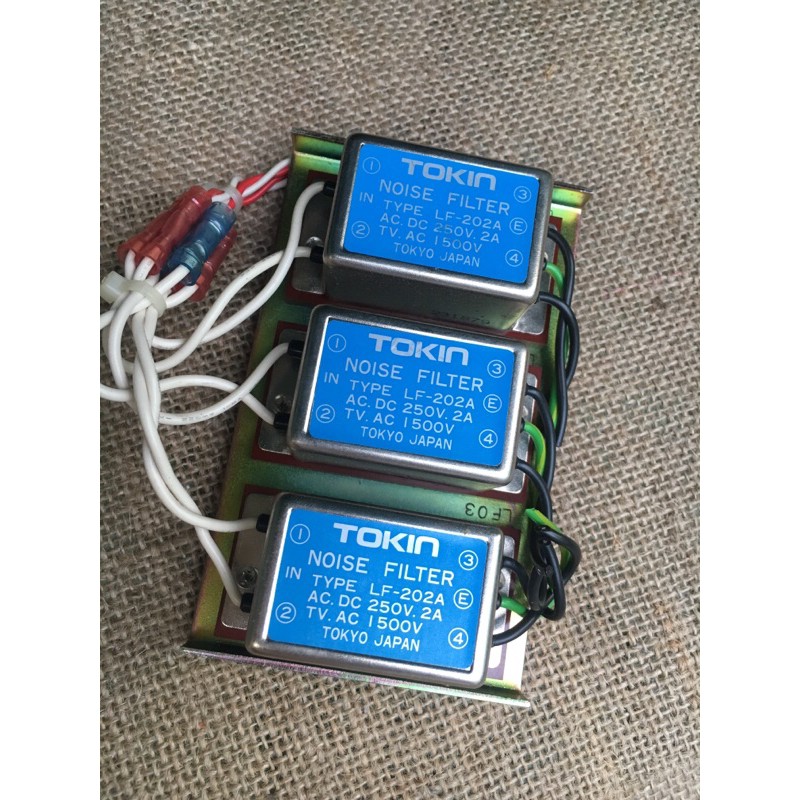

Khi có bộ lọc nguồn rồi thì giảm được tầm 10 lần nhiễu, và nối đất nữa là giảm tiếp 10 lần nhiễu. Nên anh em vẫn nên đóng 1 cây đinh vào tường rồi nối tiếp đất để triệt tiêu nhiễu gần như về 0. Không nhất thiết phải làm hệ thống chống sét làm gì, vì khi đóng đinh vào tường, nó cũng đã tiếp đất cũng kha khá rồi. Công suất của hệ thống âm thanh tầm vài chục W thì cần gì làm cây tiếp đất dài cả mét làm gì.

Và chỉ cần 50k mua bộ lọc nguồn 5A là đủ để giải quyết vấn đề này, và không cần mua loại lọc nguồn có dòng A lớn làm gì, các bộ loa thì chỉ cần công suất tầm 300W là được, nghĩa là bộ lọc nguồn tầm 2A là được. mà giá của bộ lọc nguồn 2A và 5A chênh nhau vài chục ngàn, thì nên mua loại bộ lọc nguồn 5A luôn.



Khi nối dây thì nên dùng cái che gen co nhiệt để che tiếp xúc điện cho an toàn, vì lúc này đang thao tác trên nền điện 220V.



Tốt nhất là nên mua sẵn loại đã nối sẵn các dây, về nhà chỉ cần nối dây bằng băng keo đen cho đơn giản.



Về ổ cắm thì nên mua của Sopoka, họ thiết kế lỗ cắm rất chắc chắn và dễ cắm, giá chỉ chênh với loại khác tầm vài chục ngàn thôi. Khi làm dây cho lọc nguồn thì làm luôn bộ ổ cắm dùng cho sướng.



Còn đầu cắm vào ổ điện trên tường thì dùng loại này, mua 1 bộ cả đầu đực và đầu cái luôn.



Dây thì mua loại dây điện dầy chút là được.

Với amply Class D thường dùng nguồn rời, thì anh em mua nguồn xung 24V có tính năng chỉnh được từ 19V-29V như Omron S8VK 24V-10A nhé

Anh em có thể tìm mua những nguồn công nghiệp chuyên dùng trong y tế có độ chính xác cao và linh kiện xịn, mua mới tầm 3 triệu nhưng mua cũ tầm 300k thôi.



Tìm với từ khóa Nguồn gắn ray Meanwell 24V-1A 24V-2A 24V-5A 10A. Omron 24V-10A. PHOENIX CONTACT 24V-5A-10A.Tháo máy.

Đa phần các Amply dùng nguồn từ 5V trở lên, có loại từ 5V-24V, có loại 12V-30V. Và số V càng cao thì công suất càng khỏe và tiếng càng chắc và hay nhé, và gần như Amply nào cũng hỗ trợ 24V, và mua loại 24V về điều chỉnh thành 21V hoặc 29V tùy vào thông số kỹ thuật amply mà nhà sản xuất ghi rõ, thường thấp hơn V cao nhất của nhà sản xuất cho phép tầm 2-3V là an toàn.


Và do đó, mua adapter nguồn ngoài cho amply tầm 24V là phù hợp nhất, và loại Omron S8VK hoặc Delta, hoặc là Meanwell SDR-120-24.

Nên mua loại 10A vì chênh với 5A tầm vài trăm nghìn thôi, dùng lâu dài nên cứ chọn loại 10A là ổn rồi.

Đừng mua mấy loại nguồn tổ ong không thương hiệu, toàn hàng nhái và thông số ảo, linh kiện bị cắt giảm dễ làm hỏng dàn âm thanh và nhiễu nhiều.

https://www.youtube.com/watch?v=_DvCbl8YMv4

Với Music Server dùng Volumio có thể nói là cực kỳ được ưa thích hiện nay, thì cài thêm cái

PeppyMeter PlugIn​

và mua thêm cái LED nhảy theo điệu nhạc dùng cổng USB chứ đừng mua loại pin sạc, có kết nối với ứng dụng Android và iOS tầm hơn trăm nghìn là ổn.


Màn hình cảm ứng trình chiếu PeppyMeter thì chọn lọa 5-7 hoăc 10inch hoặc 20 inch loại cũ cũng được, hoặc loại cảm ứng:


https://detail.tmall.com/item.htm?spm=a230r.1.14.40.76d22082tQYmFx&id=616266214049&ns=1&abbucket=13




Ưu tiên dùng loại 12V cho cả màn hình, music server kèm dac kèm amply, rồi mua bộ chia jack DC 12V từ 1 đầu ra 4 đầu này đi dây cho gọn:

Đừng mua mấy loại nguồn tổ ong không thương hiệu, toàn hàng nhái và thông số ảo, linh kiện bị cắt giảm dễ làm hỏng dàn âm thanh và nhiễu nhiều.

ví dụ như video dưới thử nghiệm loại nguồn tổ ong 12V-10A, nhưng chỉ là thông số ảo, thực tế chỉ đạt 11.7V-vài A thôi.


Nếu cần mua adapter cho amply hoặc nguồn cho máy tính thì cứ tìm với từ khóa Nguồn gắn ray Meanwell 24V-1A 24V-2A 24V-5A 10A. Omron 24V-10A. PHOENIX CONTACT 24V-5A-10A.Tháo máy.

Nên chọn mấy nguồn dành cho thiết bị y tế, vì những công nghệ tin cậy cao nhất mới được dùng trong thiết bị y tế và quân sự.

ví dụ dòng nguồn gắn ray Omron 12V hoặc nguồn gắn ray Omron 24V, chỉnh được điện áp từ 19V-29V dù mặc định là 24V, có nút chỉnh riêng luôn, mạch tụ rất xịn.

NAS có thể mua dòng x86 cài thẳng Volumio làm Music Server.

https://item.taobao.com/item.htm?sp...uTySe&scm=1007.13066.167449.0&id=618212098961

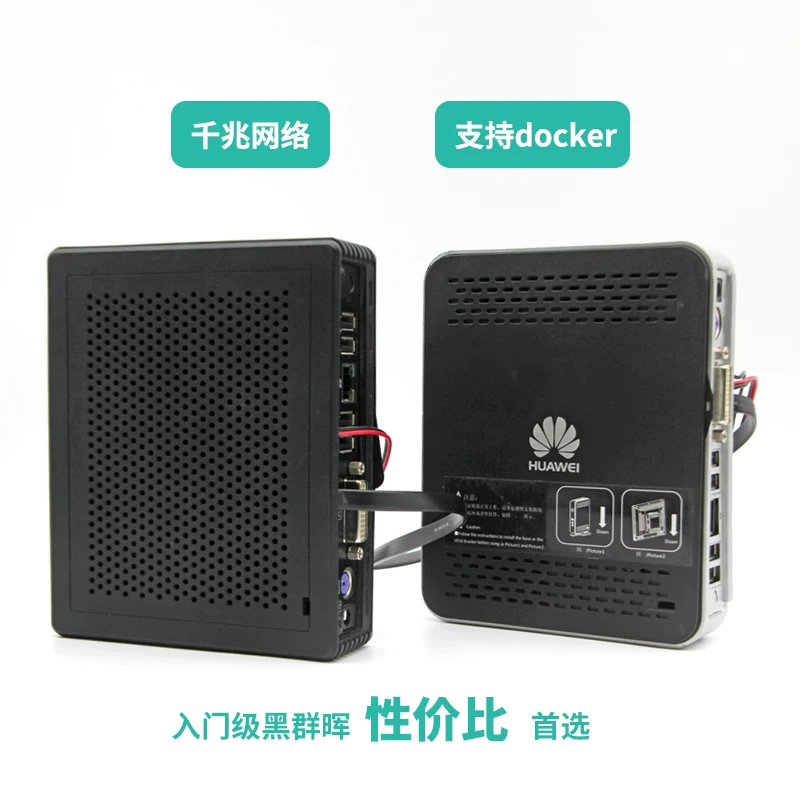

Loại này họ đưa dây SATA và dây nguồn cho ổ cứng ra ngoài:

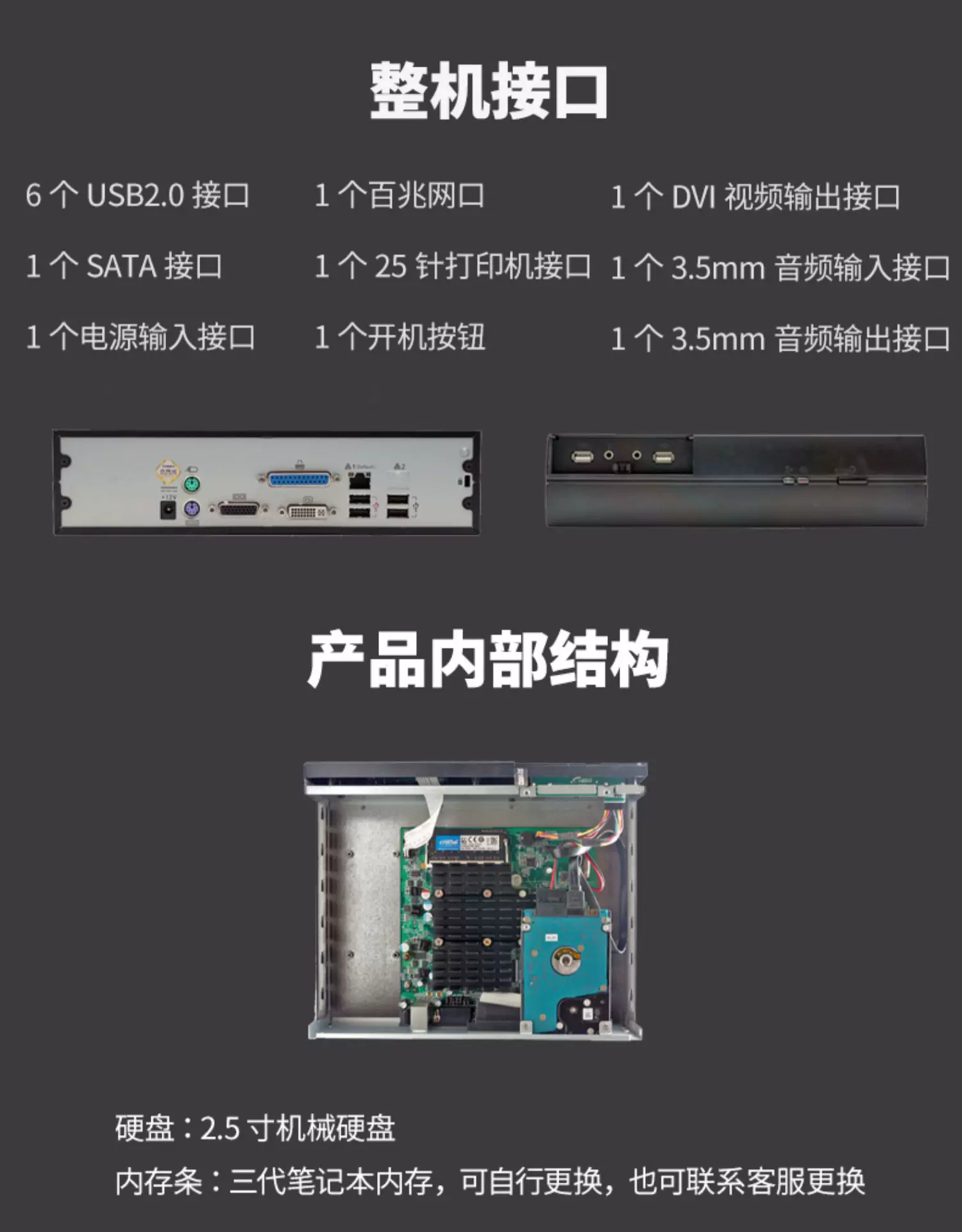

Loại này gắn ổ cứng bên trong và CPU mạnh hơn cũng như tiêu thụ tầm 18W tản nhiệt full load:
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-9326857517.11.78a45b5alK2z9B&id=634263722281

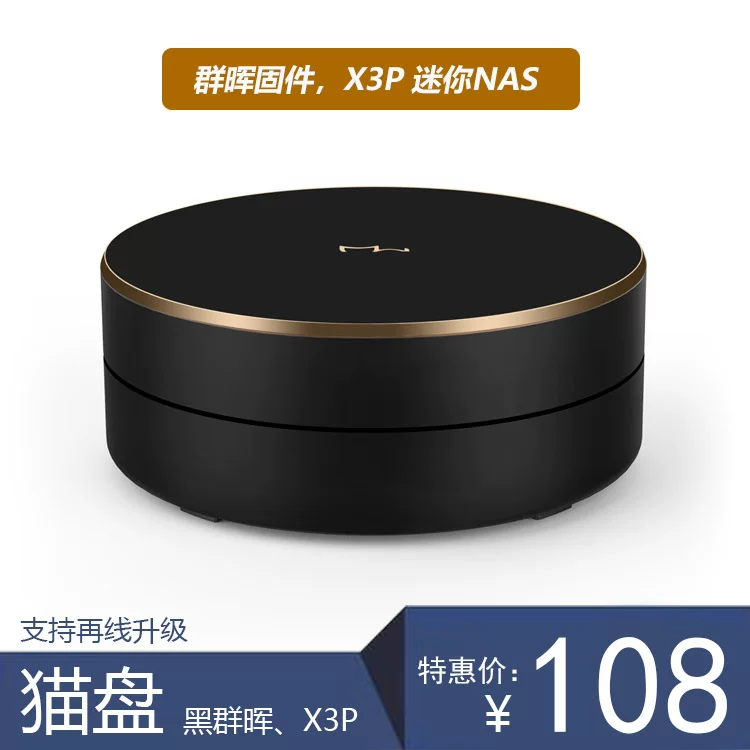

Hoặc NAS có khe cắm 2.5 inch là Cat Drive X3P cần mua thêm Adapter 5V-4A:

https://item.taobao.com/item.htm?ut...4ae34&share_crt_v=1&spm=a2159r.13376460.0.0&s



http://www.catdrive.io/

Phiên bản 12V tiện hơn và hỗ trợ 3.5inch và 2.5 inch là C2-P3-XT:
https://bestdigitals.ru/product/xiaomi-cat-drive-plus-smart-box/

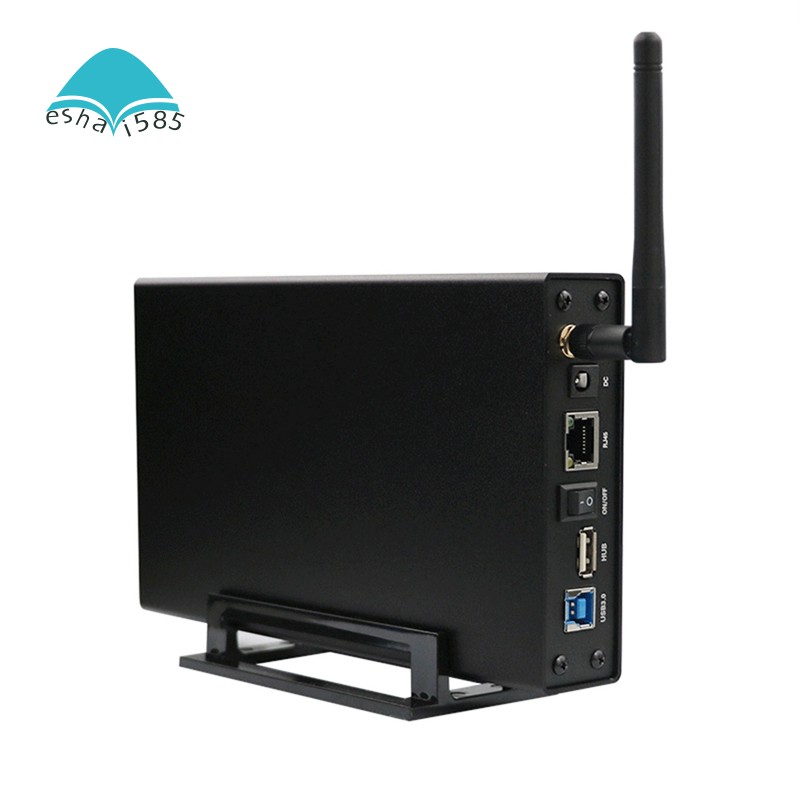

Hoặc dòng 3.5inch có tích hợp sẵn Wifi Access Point:

Blueendless RJ45

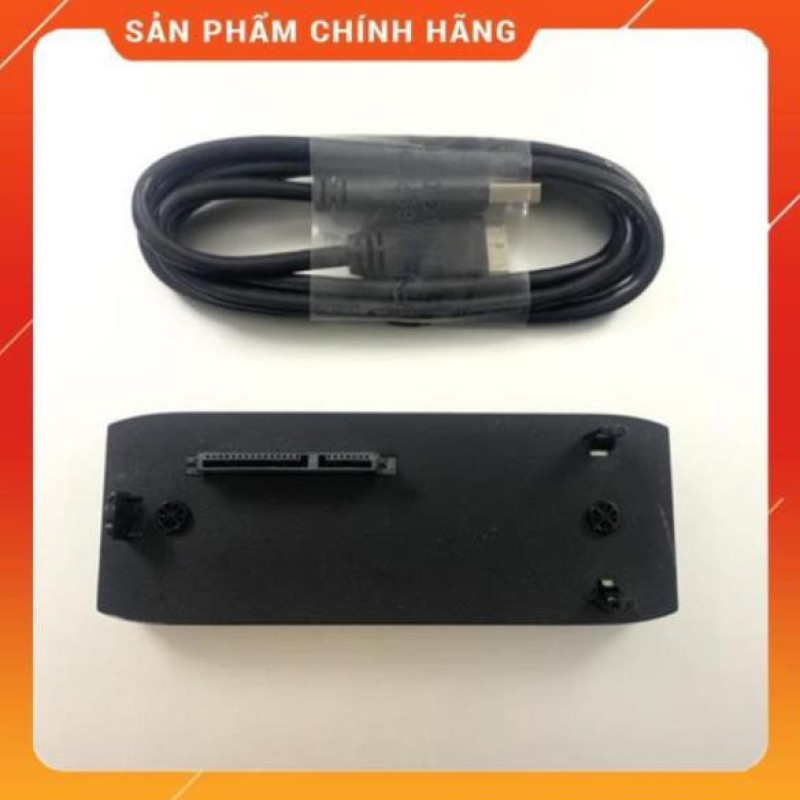

Thích rẻ và đơn giản thì mua loại dock Seagate không cần nguồn giá sẽ rẻ hơn, vì dùng chung nguồn 12V với amply class D:

Thích tất cả gộp thành 1 thiết bị thì mua loại này, gồm màn hình, DAC, Amply, nguồn...

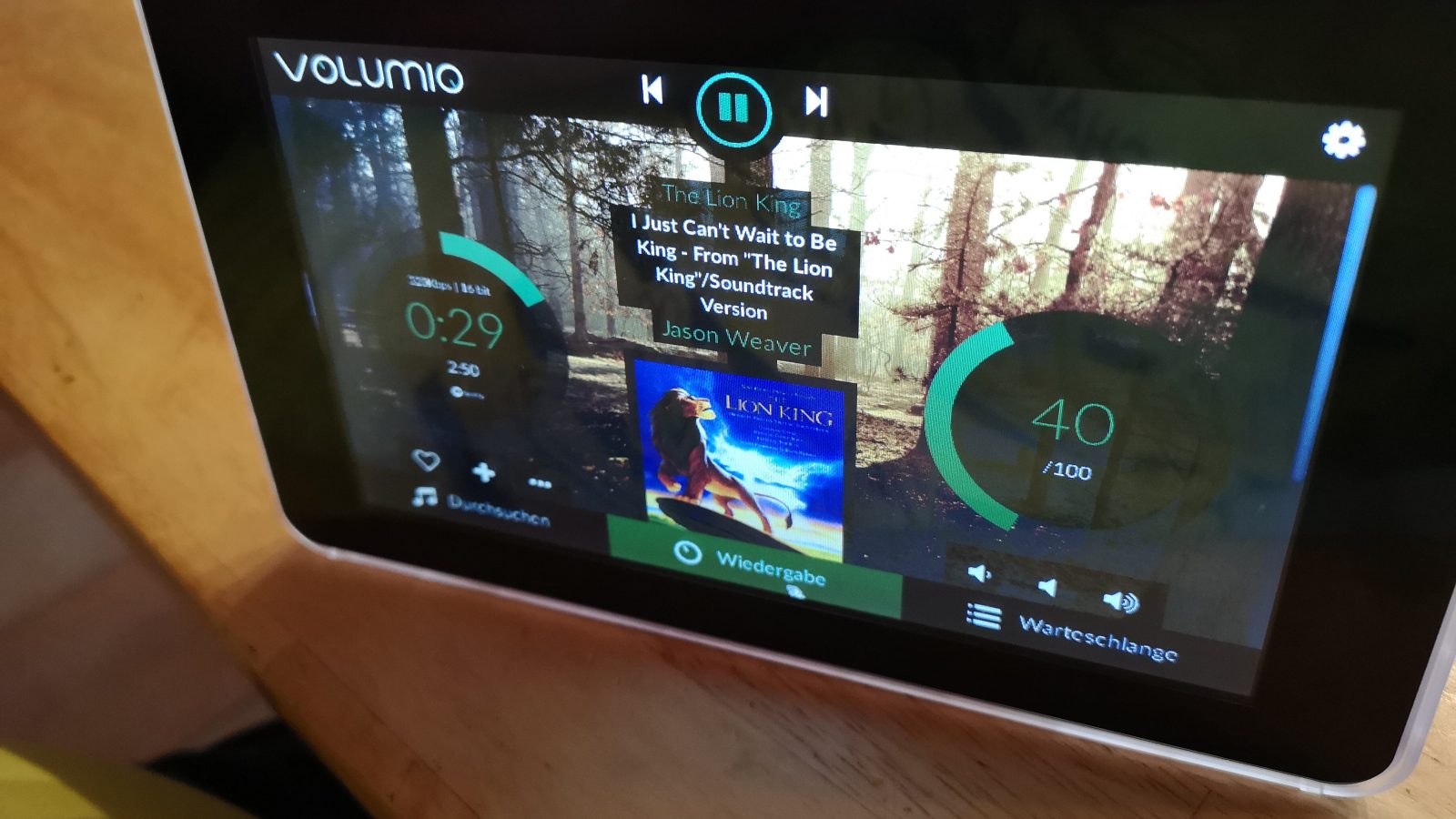

Mua cái tablet Android 7 inch tháo pin ra để trưng hình ảnh và hỗ trợ cảm ứng để chọn bài hát cũng tốt

Cài thêm keyboard Volumio:

https://community.volumio.org/t/virtual-keyboard-toutch-screen/7572/7
